浅谈共补和分补电力电容器所用的专用接触器

在低压无功补偿系统中，共补电容器HDA-LC一般是三个接线头，接线时自上而下，按Ａ、Ｂ、Ｃ三相分别接好微断、接触器、热继电器和电容器就可以了，Ａ、Ｂ、Ｃ三根线按颜色非常地好区分，接线也非常地简单。而分补电容器则有４个接线头，其接线和共补的有些不一样，那不一样在哪里呢？当然是在接触器！热继电器这里面，仔细看下面一张图，分相补偿的特点是Ａ、Ｂ、Ｃ三相，一相一相地切入电容或切出电容，所以电容器的接法是一相一相地接，每一路都是单独控制的，所以一个接触器控制一Ａ、Ｂ、Ｃ中其中一路，热继也是相同的道理。 分相补偿接触器和热继电器在接线时需要串起来接，像这样：  （分补电容器所用接触器一次触头并联图） （分补电容器所用热继电器一次串联图）问题引申--电容专用接触器与普通的接触器有何区别？ A、适用范围不同：普通接触器：用于电动机做为控制对象，也可用作控制工厂设备、电热器、工作母机和各样电力机组等电力负载；电容专用接触器：用于通断低压并联电容器上，广泛用于自动补偿的无功功率补偿设备中。B、结构组成不同：普通接触器：交流接触器由电磁机构、触点系统、灭弧系统、反力装置、支架和底座等几部分组成；电容专用接触器：由充电抑制涌流装置和交流接触器组成，动作机构为直动式，触头为双断点，磁系统为E字形铁芯，迎接式结构，磁系统为塔式弹簧的吸反力配合。C、工作原理不同：普通接触器：当线圈通电时，静铁芯产生电磁吸力，使得动铁芯被吸合，进而带动触头系统的三条动触片发生动作，主触点闭合，辅助常闭触点断开，辅助常开触点闭合，接通电源。当线圈断电时，静铁芯的电磁吸力消失，弹簧的反作用力使得动铁芯与静铁芯分离，触头系统的三条动触片动作，使得主触头断开，辅助常闭触点闭合，辅助常开触点断开，切断电源；电容专用接触器：大容量电容在瞬间通电的时候对电容充电电流很大，会造成大电流冲击，电路瞬间过载，瞬间过载会烧断熔断器。电容专用接触器是通过限流电阻给电容充电，然后通过内部延时装置接通电源，降低电路的大电流冲击，防止损坏线路熔断器等。  问题再次引申--电容专用接触器上接的三根线有什么用？下面从它是由哪三个部分组成的（接触器构造）来介绍：A、接触器部分是CJX2系列的交流接触器，比如CJ19-3211它的接触器就是CJX2-2510做基本接触器；B、触头，也就是接触器上面的白色辅助触头，它有三个通电常开触头和一个常闭触头组成；由于设计因素，在通电接触时，它要比主接触器的主触头先接触导通；C、阻尼线，也就是那三根线。说起阻尼其实就是有很大电阻率的导线，也称为电阻线，相当于一个大功率电阻，它的作用就是起到抑制电流作用。综上所述：电容器其实就是一个储能元件，它的基本特征是：通交流阻直流，通高频阻低频，它的电流是超前电压90°和电感的物理特性正好相反，于是用它来补偿抵消线路中无功感性负载。电容器在通电工作时，由于它是储能元件，在刚刚通电时，势必会产生很大的充电涌流，它的电流一般是电容器额定电流的几十倍，然后会随着充电周期，进行衰减，直至正常工作电流。但这个涌流对于电容器使用寿命来说是非常致命的，因为线路负载变化就会使线路的无功功率发生变化，因此合理设置投入与切除电容器补偿组数以达到最佳补偿效果是至关重要的。 （静态无功补偿中电容器专用的接触器接线图）

发布：2022-03-08      浏览：5398

SVG无功补偿在低压侧有什么作用？

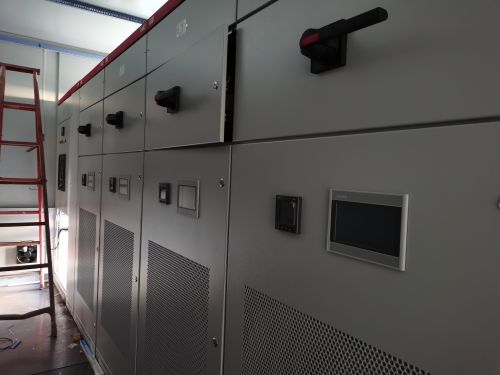

随着计算机技术的发展，基于计算机的控制系统和电子设备等敏感负荷的出现和投入使暂时过电压、瞬态过电压、电压暂降和短时中断等一些问题频繁增加。例如，一个半导体芯片厂，几十毫秒的电压暂降和短时中断引发的电能质量问题造成的经济损失可达数百万元。因此，加强电能质量的管理以及开展电能质量普醒、监测、研究和治理的工作势在必行。 最近瀚尔爵电气工程师在对浙江省某半导体芯片厂项目进行电能质量全面检测后，最后提出增设SVG的方案。下面就简单介绍下SVG的作用及特点：SVG是典型的电力电子设备，由三个基本功能模块构成:检测模块、控制运算模块及补偿输出模块。其工作原理为由外部CT检测系统的电流信息，然后经由控制芯片分析出当前的电流信息、如PF、S、Q等;然后由控制器给出补偿的驱动信号，最后由电力电子逆变电路组成的逆变回路发出补偿电流。 （静止无功发生器SVG整柜）    SVG静止无功发生器采用可关断电力电子器件(IGBT)组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流。迅速吸收或者发出所需的无功功率，实现快速动态调节无功的目的。作为有源形补偿装置，不仅可以跟踪冲击型负载的冲击电流，而且可以对谐波电流也进行跟踪补偿。 （内部静止无功发生器SVG模块）静态无功发生装置SVG主要用于无功功率补偿，提高功率因数，优化电能质量。HDA-SVG系列静止无功发生器装置具有连续可调的补偿输出特点，极好的解决了电网自动化系统中的谐波、无功和负序问题。

发布：2022-03-07      浏览：1943

无功补偿中接触器和晶闸管开关的性能谁更好？

无功功率电容补偿中肯定有电容投切元件，常用的有：电容接触器、复合开关、晶闸管开关，到底用哪种好呢？下面我们主要讲解一下接触器和晶闸管开关的对比：1、接触器：接触器投切过程中，电容器的初始电压为零，触点闭合瞬间，绝大多数情况下电网电压不为零、有事可能处在高峰值，（极少为零），因而产生非常的电流，也就是常说的合闸涌流。实验表明合闸涌流严重时可达电容器额定电流的50倍，这不仅影响电容器和接触器的使用寿命，而且对电网造成冲击，影响其它设备的正常工作。因此，后来采用加入限流电阻来控制合闸涌流，即：电容投切专用接触器。这虽然可以控制涌流在额定电流的20倍以内，但从长期运行情况来看，其事故率仍然很高，维护费用较高。其原因见下图1，投入波形图见下图2。总的实验反应，其性能是： 2、晶闸管开关：晶闸管投切电容器，是利用了电子开关反应速度快的特点。采用过零出发电路，检测当施加到可控硅两端电压为0时，发出触发信号，可控硅导通。此时电容器的电压与电网电压相等，因此不会产生合闸涌流，解决了接触器合闸涌流的问题。晶闸管开关投切时波形图如下： 下面用一张表将接触器和晶闸管开关的电气特性比较一下：

发布：2022-03-05      浏览：2364

如何选定电抗器的电抗率K值？

电力电容器与之串联电抗器在电力系统中配套，具有：无功补偿、降低线损以及限制合闸涌流与高次谐波方面的作用。由于电抗器高次谐波电流含量与电网谐波源状况、阻抗参数和电容器装置回路阻抗参数有关，因此在实际应用中电抗率的取值必须因地制宜。下文介绍一下何为电抗器的电抗率以及如何选择：定义：电抗率为基波下补偿回路电抗值与电容器组的容抗值之比。在补偿回路中有： 当   的时候，补偿回路对于n次谐波相当于短路，n次谐波从补偿回路通过，则对于抑制n次谐波的补偿方案，电抗率为：  但是为了防止并联谐振，一般考虑再乘以一个1~1.5的系数，即最终得到： 电抗器的电抗率K值的确定：首先，系统中存在的谐波不可忽视，应查明供电系统的背景谐波含量，然后再合理确定K值。为了达到抑制谐波的目的，电抗率的配置应使用电容器接入处综合谐波阻抗呈感性。当系统中电网背景谐波为5次及以上时，这时应配置电抗率为(4.5～6)%。电网的一般情况是：5次谐波最大，7次次之，3次较小。因此在项目中，选用K=4.5%～6%的电抗器较多。配置6%的电抗器抑制5次谐波效果好，但有明显的放大3次谐波作用。它的谐振点（204HZ）远离5次谐波的频率（250HZ），裕量较大。配置4.5%的电抗器对3次谐波放大轻微，因此在抑制5次及以上谐波，同时又要兼顾减小对3次谐波的放大，在这种情况下是OK的，但它的谐振点（235HZ）与5次谐波的频率间距较小。当系统中背景谐波为3次及以上时，应配置电抗率为12%的电抗器。 （运行中的瀚尔爵电抗器）举例：一个变电所安装工程实际情况确实这样的：电抗器：一组容量为144kvar，电抗值为 1.4欧姆；另一组容量为288kvar，电抗值为3.2欧姆。电容器：总共18只，单只容量为 400kvar，总容量为7200kvar，单只电容为 32UF。根据电容器整套装置的说明书，电抗率是按照6％配置的。电抗值与容抗值之比并不等于6%。而电抗器总容量与电容器总容量之比＝（144+288）/7200=6%。综上所述：一定要根据系统背景谐波含量来综合选定电抗器的电抗率K值！

发布：2022-03-04      浏览：2305

电力电容器运行时为何有异响？

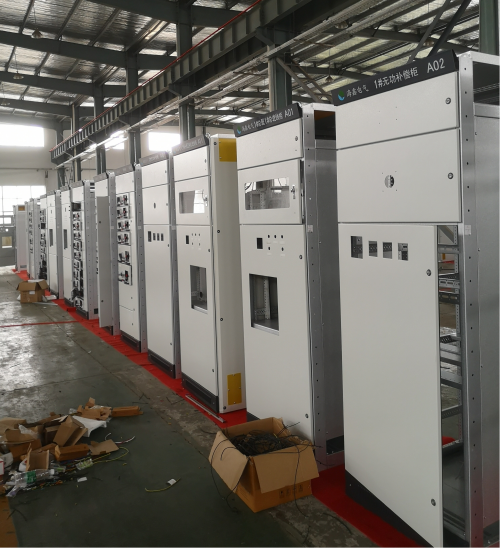

伴随着经济社会的不断发展，电感性负载被广泛应用，却同时给企业带来了严重的无功问题。作为配电系统中必须使用的无功补偿装置，电力电容器可以解决企业的无功功率问题。但是，在电力电容器运行过程中有时候会出现“嗡嗡”的响声，这究竟是怎么一回事呢？ （待安装的无功补偿整柜）1、异常声响的原因世什么？在电力配电系统中，电力电容器是一种静止无功补偿电器，其内部并无机械动作和电器励磁结构单元。因此电力电容器在正常运行过程中，不会发出任何声响。而电力电容器成套装置的空间布置相对紧凑，其运行时周围环境温度和电场强度比较高，会导致套管表面容易聚集污秽、表面泄漏电流增大，从而在谐波与电压的作用下，发生局部放电故障，并发出异常声响；放电严重时，还有可能引起外部对地短路故障。2、异常声响的处理：电力电容器运行时出现异常声响，一般是电容器局部放电所导致的。因此，当运行中的电力电容器发出异常声响时，需要将电力电容器停止运行。然后电气工作人员应该检查出现放电的位置及原因，待电容器放电问题解决后重新投入运行。电力电容器运行时出现异常声响，多半是电容器局部放电所导致。因此企业需要立即将其退出运行并检查、维修，从而确保电力电容器的安全。作为电力电容器厂家，瀚尔爵电容器质保5年，拥有超长使用寿命，质量值得信赖！

发布：2022-03-03      浏览：2283

电抗器是如何限制短路电流的？

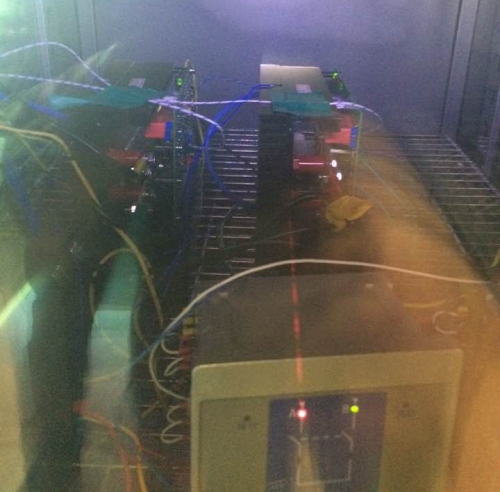

电抗器限制短路电流是利用电感电流不能突然改变的原理，防止突然的浪涌电流，是最有可能的短路限流措施，它被用于开关浪涌电流的控制等。电抗器是一种串联在电气装置的一种电感器，主要用于限制短路电流。规定时间内，允许通过电抗器的最大短路电流，使其在可承受的动力、热稳定下，保持设备运行不受破坏。 （瀚尔爵电抗器在进行冷冻试验） （瀚尔爵电抗器在试验中的波形图）

发布：2022-02-28      浏览：2667

瀚尔爵高压无功功率补偿装置有什么优势？

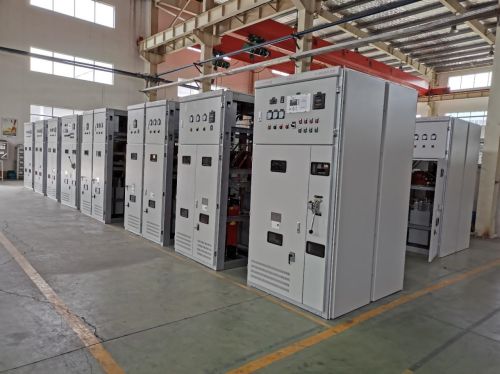

装置采用的所有设备性能优良，核心补偿设备电容器容量可根据用户要求灵活设计，每路均配有不同电抗率的电抗器，既能有效限制合闸涌流，保护频繁投切状态下的真空开关和电容器，还有抑制谐波的作用。针对每一组电容器提供独立的开口三角电压保护信号或不平衡电流保护信号或差动电压保护信号，当电容器故障跳闸时，微保报警并切除该组电容器，而不影响其它电容器组的正常运行。产品优势：适用于 6kV、10kV 等中压系统的安全补偿或滤波补偿，成套装置可以采用框架式户外安装或者柜式户内安装；具有手动／自动控制方式；自动控制方式可以实时跟踪负荷补偿；控制策略采用九区图理论和模糊控制理论，保证电压合格的同时最优化无功，具有完善的过压、欠压、过流、短路、缺相等保护措施。治理效果：提高用电质量，减少电力线路的电压损失，改善设备运行条件，可保证设备在正常条件下工作，这就有利于安全生产。可节约电能，降低生产成本，减少企业的电费开支。例如：cosθ=0.5时的损耗是cosθ=1时的 4 倍。由于减少了电网无功功率的输入，降低系统的能耗，从而能提高企业用电设备的利用率，进一步充分发挥企业的设备潜力，给用电企业带来效益。可减少线路的功率损失及输送同容量有功的电流，提高电网输电效率。合理设计和选用电抗器，有效减小电容器投入时的合闸涌流，抑制谐波。当您遇到下述问题时，高压无功功率补偿装置能为您很好地解决：A. 电网电压出现时高时低的情况，影响用电设备的运行，B. 企业功率因数低，经常被供电部门罚款，需提高功率因数；C. 企业输电线路线损过大，需减少线损、节约输送电成本；D. 旧电容装置更新，需更换高压用民补偿设备；E. 变压器输电系统中感性负荷（如电机）比较多，需补偿设备；F. 功率因数低于 0.92以下需要集中补偿设备；G. 负载增加，而原有变压器容量有限；H. 负载增加，而原有输配电线路的线径无法满足要求。

发布：2022-02-23      浏览：1386

有源滤波器的作用是什么？

有源电力滤波器（Active Power Filter，简称APF）是一种用于动态抑制谐波、补偿无功的一种新型电力电子装置，它能够对大小、频率变化的谐波以及变化的无功进行补偿。有源滤波器之所以称为有源，顾名思义该装置需要提供电源（用以补偿主电路的谐波），其应用可克服LC滤波器等传统的谐波抑制和无功补偿方法的缺点（传统的只能固定补偿），实现了动态跟踪补偿，而且可以既补谐波又补无功。有源滤波的主要作用概括为以下几点：A、滤除电流谐波。可以高效的滤除负荷电流中2~25次的各次谐波，从而使得配电网清洁高效，满足国标对配电网谐波的要求。真正做到自适应跟踪补偿，可以自动识别负荷整体变化及负荷谐波含量的变化而迅速跟踪补偿，80us响应负荷变化，20ms实现完全跟踪补偿。B、改善系统不平衡状况。可完全消除因谐波引起的系统不平衡，在设备容量许可的情况下，可根据用户设定补偿系统基波负序和零序不平衡分量并适度补偿无功功率。在确保滤除谐波功能的基础上有效改善系统不平衡状况。C、抑制电网谐振。不会与电网发生谐振，而且在其容量许可范围内还可以有效抑制电网自身的谐振。这是无源滤波装置无法做到的。D、多种保护功能。具备过流、过压、欠压、温度过高、测量电路故障、雷击等多种保护功能，以确保装置和电力系统安全运行，并可在负荷较轻时自动退出运行，充分考虑运行的经济性。E、全数字式操作。具备友好的人机接口，使得操作简便，易于使用和维护。F、可扩展性。在现有的基础上还可以根据市场需求进行功能扩展，比如可以扩展带液晶显示的监测、控制台，便于工作人员实地查看装置运行情况；在通讯网络畅通的情况下，还可以应用GPRS无线通讯技术，扩展为远程监测甚至远程控制。电力有源滤波器的环境条件：A、安装点电压：380V/600V±15％；B、环境温度：-5°C~+40°C（室内型）；C、相对湿度：《90%（40℃），短时允许100%；D、大气压力：～（海拔2000m以下）；E、使用环境无较强的振动与冲击；F、使用环境无腐蚀金属和破坏绝缘的气体及导电介质存在，不得含有爆炸危险的介质，无严重的霉菌存在。 有源电力滤波器可广泛应用于工业、商业和机关团体的配电网中，如：电力系统、电解电镀企业、水处理设备、石化企业、大型商场及办公大楼、精密电子企业、机场、港口的供电系统、医疗机构等。根据应用对象不同，有源电力滤波器的应用将起到保障供电可靠性、降低干扰、提高产品质量、增长设备寿命减少设备损坏等作用。

发布：2022-02-22      浏览：1864

电抗器为什么会生锈？怎么保养电抗器？

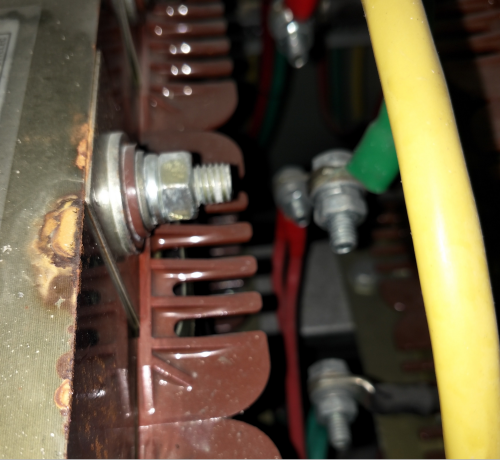

电抗器属于高低压设备，要求保持其绝缘性能良好。预防受潮是维护保养电抗器采取的主要措施之一，一般用户将电抗器购进后，应立即请供电局做交接试验。保证接线端子稳定，并且不能有锈迹出现。这个跟电抗器在制造过程中真空浸漆工艺有关，有些厂家人工刷漆减少工艺步骤，殊不知会引起后续很多麻烦。（因保养不当引发生锈的电抗器）订货时应注意，要尽量减少电抗器送电前的存放时间。电抗器制造后，存放时间要缩短，尽量第一时间运输到现场，投入到正常使用的工作状态。  （运输过程中的电抗器木箱包装） （正常工作运行过程中的电抗器）

发布：2022-02-21      浏览：2174

谐波治理方案中对谐波抑制的控制方法哪有些？

在电力系统的谐波治理中，设计谐波治理方案时由于有源电力滤波器具有实时性能高、补偿效果明显、不受阻抗影响等优点，成为当今谐波的重要控制措施，应用广泛。有源滤波器控制方法已成为关键的研究技术。谐波抑制系统主要包括电流跟踪控制和电压跟踪控制。电流跟踪控制包括线性电流控制、滞环控制、三角载波控制等。电压跟踪控制主要包括电压空间矢量控制。与其他方法相比，电流跟踪控制方法具有绝对优势，易于理解，对参数和结构的依赖性很小。单周控制谐波抑制系统该控制方法是根据电网中的电流周期、振幅值、方向等相关信息计算控制电流的空比。空比是指正脉冲的持续时间与总脉冲周期的比值。在实际操作中，空比越大，电路导通时间越长。该比值作用于开关变量的平均值和每个周期中的控制信号之间，使两者相等或成一定比例，从而控制逆变器是否处于开关模式。但由于单周控制精度低，不适合对精度要求高的综合装置的研究。谐波抑制系统三角载波控制：这种控制方法，也被称为线性电流控制，是一种相对简单的控制方法。将电网电流的参考值与实际值进行比较，找出偏差电流，通过积分PI调节器与三角波调节，产生PWM控制脉冲。三角载波控制方法的优点是物理意义清晰，控制过程中具有固定的开关频率，有利于限制开关损耗，使输出电流含有较少的谐波。缺点是该方法的硬件设计相对复杂，计算量大，延迟大，输出还包含与三角载波同频的谐波。谐波抑制系统滞环电流控制：该控制方法是目前实际应用最广泛的闭环控制方法。该方法的基本原理是选择一定范围的参考信号作为基准，比较该范围内电流的参考值和电网电流的实际值，并根据比较结论得出滞带范围。以此范围为参考值，使实际补偿电流值在此范围内浮动。该控制方法的优点是电路拓扑结构简单，无载波，输出电压不含特定频率的谐波重量，属于实时控制模式，响应速度快，但存在稳态误差，开关频率不固定，会影响补偿效率。谐波抑制系统电压空间矢量控制：谐波抑制系统电压空间矢量控制是一种电压跟踪控制方法。该方法的本质是将三相电压状态转化为两相电压矢量，使空间旋转矢量由有限的静态矢量合成和跟踪。优点是开关频率可以固定，合理的矢量控制顺序可以减少开关损耗，提高直流电压的利用率，实时性好，易于实现数字控制。

发布：2022-02-12      浏览：1423
