企业如何改造电容柜避免力调电费?

来源:瀚尔爵电气

发布:2022-03-24    浏览:1602次

瀚尔爵电气工程师本月承接改造了新疆阿拉山一个配电房电容柜改造工程,该公司一直在使用的是老式补偿电容柜:原柜内用了10个25kVar共计250kVar容量电容器,主电路配置了熔断器、电容切换接触器、补偿电容器等。

在使用多年后电容器陆续出现鼓包、漏液、内部短路等情况,投切用的接触器主触点因为过热也造成塑料壳体烧黑无法正常工作,存在严重的安全隐患和无功功率容量不足的问题,最终导致电调力费被罚款。


旧电容补偿柜中投切开关严重烧毁

工程师勘察了现场情况后,确定了电容柜改造方案:

1、从上图中可以看出原柜内一些投切接触器烧毁了,改造时已拆除了电柜内一些损坏的接触器,万幸的是只是接触器烧坏,没有进一步发展为电柜起火爆炸,造成火灾。

2、原电容柜控制面板上,安装有电容工作指示灯、功率因数控制器,控制器通过检测电网功率因数与设定功率因数偏差控制内部继电器,从而控制补偿接触器来投入、切除补偿电容器,这样比较难做到过零投切,且投切对电网有一定的扰动。

3、本次改造换上了瀚尔爵电气HDA-LC干式防爆型电力电容器,内部含拉断保护,安全系数高。再串联上HDA-LR纯铜绕组的电抗器,选用P7电抗率,有效保护了电容器。

4、将原柜内的接触器换成HDA-TSC晶闸管投切开关,在电流为0时断开,真正实现投切无涌流,平均响应时间小于20ms,很好的取代了传统投切装置。并在柜外配置了施耐德投切指示灯,使得电容投入、切除情况一目了然。

5、将HDA-PQC功率因数控制器正确接线后,通电后在控制器内设置互感器变比、电容投切容值、THDI保护值等几个参数,设定0.95的功率因数就可以正常工作了。它不但具有常规的三相平衡补偿控制方式,还具备单相别的不平衡补偿的功能,使得补偿效果更加细化。在运行安全保护方面,除具有基本的过压、欠压、谐波电压、谐波电流保护外,对无功补偿的核心元件电容器还做了“投切时控”与“保护时控”,双重时控保护设计。

图片1(1)改造后的电容补偿柜整体图

本次升级改造解决电容柜存在的一些安全隐患及功率因数不达标的问题,整体花费比较经济同时产生经济效益。由此可见,无功补偿电容器等相关补偿装置越来越被企业所关注。众所周知,企业最害怕的事情就是因为功率因数不达标而产生电费罚款,下面我们介绍下另外一个概念----力调电费

力调电费的概念是什么

力调电费可以简单理解为功率因数没有达到相关标准,因此产生的电费处罚。国家相关供电部门规定若企业功率因数为最低标准0.9或是远低于0.9则会被处于不同力度的用电罚款,具体会表现在电费单之中,若企业功率因数未达标电费单将出现力调功率罚款明细。

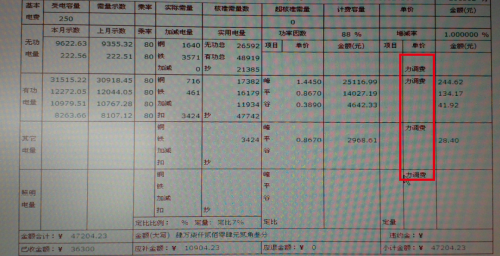

电费通知单中的力调电费

力调电费一般怎么处罚?

根据下表一可知,执行功率因数标准0.90电费调整规定:每低于标准0.01时,从电费总额罚款0.5%,以此递增;低于0.7每一级提高到1%;低于0.65每级提高到2%;每高于标准0.01时,从电费总额奖0.15%;以此类推,以0.75%封顶。

根据下表二可知,执行功率因数标准0.85电费调整规定:每低于标准0.01时,从电费总额罚款0.5%,以此递增;低于0.7每一级提高到1.5%,低于0.60每级提高到2%;低于0.90每高于标准0.01时,从电费总额奖0.1%;高于0.09每高于标准0.01时,从电费总额奖0.15%以此类推,以1.10%封顶。



如何避免力调电费处罚?

企业中若没有相关的无功补偿设备必须立即安装,若企业中已经有了无功补偿的相关装置却依旧被力调罚款,这就说明您的无功功率补偿装置出现了一定问题需要立即修复。

无功功率补偿性价比最高且最常见的方案是安装电力补偿电容器,其次则是安装调压变压器。企业采用补偿电容器进行无功功率补偿,不仅可以提高功率因数免受力调罚款,还极有可能使相关部门给予奖励。除此之外还可以为企业降低补偿成本,提高电能质量,减少电路损耗。

最近国网舟山供电公司还发布了全国首个“力调电费码”,一般来说,当实际力率达不到考核标准力率时,会产生加收的力调电费,且在企业总的电费中占比为0.5%以上。也就是说,客户无功电量越大,功率因素调整的电费比例就越大,当月额外支出的力调电费也就越高。与“健康码”的颜色定级分类相同,“力调电费码”分为红黄绿三种颜色。当高压客户实际功率因数大于0.90时为绿码,客户月电费可以减少0.15%-0.75%;当实际功率因数等于0.90,为黄码,客户月电费不增不减;当客户实际功率因数小于0.90,为红码,客户月电费增加自0.5%起,分档递增。

据了解,100千伏安及以上的客户可以注册登录“网上国网”APP,绑定户号,在首页找到“在线查看力调电费码”专栏,获取专属力调电费码,一键了解自己的电费组成。


“力调电费码”将培养客户与供电企业共建共治电网的良好氛围,增强电网弹性与可靠性。而另一方面,“力调电费码”还具有双向促进作用,通过客户提升功率因数,将释放线路视在功率,变相增大了供电能力,同时在确保客户出力情况下,减少了视在功率输出,帮助供电企业降低了线损,为清洁能源、节能减排做出了贡献。

引申出最后一个问题,什么是功率因数呢?怎么计算功率因数呢?


举个例子,江苏的功率因数标准为0.9,也就说当你的功率因数≥0.9时,你对系统的稳定性做出了贡献,会得到力调电费奖励,而当你的功率因数≤0.9时,你对系统的稳定性造成了影响,会受到力调电费惩罚。因此,当你每个月的力调电费缴纳过多的时候,就应该思考一下是不是无功电量太多,可以考虑安装无功补偿装置了!
