低压无功补偿在分布式光伏现场中的应用

分布式光伏电站由于建设时间短、技术成熟、收益明显而发展迅速，但光伏并网引起用户功率因数异常的问题也逐渐凸显。针对分布式光伏电站接入配电网后功率因数降低的问题，本文分析了低压无功补偿装置补偿失效的原因，并提出了两种有效的解决方案。目前随着分布式光伏发电的收益性越来越高，中小型分布式光伏发电在部分企业中迅速发展，一般都是自发自用、余电上网的模式，以低压AC 380V接入企业内部电网，光伏所产生的电量大部分被企业自身消耗，取得了良好的经济效益，但在光伏接入企业配电网后，功率因数异常的问题也频繁发生。负载所需有功P为100kW，无功为50kvar，当前功率因数为0.89。当光伏关闭时，电容由于是阶梯式补偿，只能提供30kvar左右的无功，不能恰好完全补偿。电网提供100kW有功和20kvar无功，此时功率因数提高到0.98，补偿效果较好；当光伏开启时，80kW的有功由光伏提供，电容任提供30kvar无功；此时，电网提供20kW的有功和20kvar的无功，功率因数反而下降至0.7。该现场可以提高无功补偿的精度，选用小容量的SVC电容器精细补偿或SVG静止无功发生器，可以解决该问题。分布式光伏整体布局电力系统图HDA-CRT动态滤波补偿组件无功补偿装置适用于频率50Hz电压0.4KV的系统中，此系列SVC低压无功功率补偿装置并联在整个供电系统中，能根据电网中负载功率因数的变化控制电力电容器投切进行补偿。其原理为：HDAELEC系列SVC低压无功功率补偿装置通过CT采集电流、电压信号，由无功补偿控制器计算，计算出投切电容器的方案，通过投切开关控制各组电力电容器投切。精细化SVC无功补偿整柜图HDA-SVG 静止无功发生器装置具备无功功率线性补偿、三相电流平衡治理和稳定电压的功能，同时可滤除5、7、11、13次以内的谐波；具备自动检测运行、测量监视和定值设定功能；具备智能散热和无极调速的功能；具备动态扩容功能，支持插拔，方便更换；具备过压切除、过压闭锁、欠压切除、超温告警等保护功能。HDA-SVG静止无功发生器（STATIC VAR GENERATOR 简称SVG）是一种基于现代电力电子技术的新型无功补偿装置，具有优越的动态无功功率补偿性能，能够快速地跟踪和补偿电网地无功功率，还能实现从感性到容性地全范围无功功率的补偿。在化工、医疗、半导体、冶炼、工商业等行业选用SVG这个设备做无功补偿会比较合适，和其他的设备相比较，SVG具有明显的优势。（1）SVG占地面积小。（2）范围宽。只需引进一套SVG就能使感性无功得到补偿。同时也能补偿容性的无功功率，而且SVG无功电流不会被电网电压干扰，功率的补偿效果十分稳定。（3)响应快。负载波动频率较快，响应时间越短就能使补偿效果越好。（4）无谐波。SVG设备大多应用正弦脉宽调制体系（SPWM），因此调制技术和功率单元在进行连接时，不会产生多余的谐波而注入到供电系统里，这样就大大降低了被污染的概率。综上所述：分布式光伏电站接入用户配电网后引起功率因数异常的原因很多，需要考虑技术、经济等多方面因素进行综合分析，尝试找到好的无功补偿解决方案。建议光伏电站的装机容量尽量不要超过接入厂区专变容量的80%，且尽量将接入点移至进线柜互感器之前，这样可以避免光伏电站接入后引起电容组频繁投切的问题。

发布：2024-09-29      浏览：133

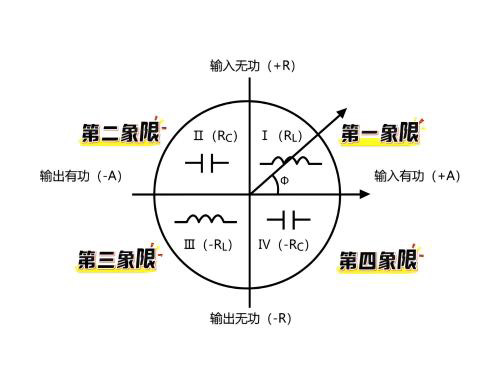

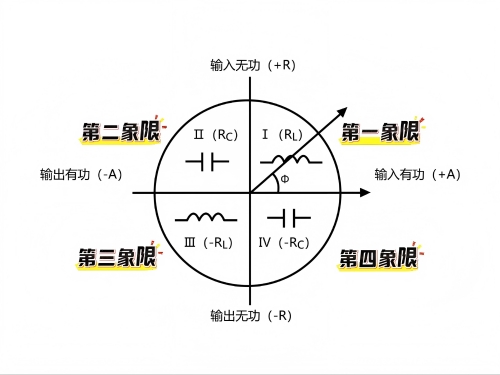

分布式光伏接入后导致功率因数不达标如何处理？

今天上海的天气格外晴朗，下午2点钟，办公室的商务经理接到一个客户的电话，客户来自信阳，其问题是：我们公司的功率因数明明是达标的，为什么还是被供电局罚款呢？商务经理问到：您这里是功率因数一直不达标导致被罚款，还是安装了什么设备后导致的结果呢？客户思索了一下，回答到：以前功率因素还行，基本都保持在0.9以上，自从接入光伏发电系统以后，电网侧计量点测量厂区功率因数较接入前相比明显下降，特别是天气晴朗、日照充足的情况下，光伏发电量比较大，功率因数基本在0.6左右，使得企业力调电费增加。以上是来自于公司日常的客户电话之一，下面我们把问题剖析一下：最近几年，应社会节能环保的趋势和要求，大力发展可再生能源来代替化石能源已经成为世界能源转型的潮流。节能环保的发电方式越来越受到各国的欢迎。除了水力发电、风力发电、潮汐发电、垃圾焚烧发电、生物质能发电、地热发电、海洋温差发电等，太阳能发电无疑是最理想的能源之一。海洋温差发电的示意图地热双循环发电的示意图水力发电的示意图风力发电的示意图功率因数目前是电网公司考核电力用户用电质量的一个重要性指标，一般要求达到0.9以上，不能达到上述标准的用户将会受到电价的考核。正因为这个原因，大多数用电企业都会在配电房安装功率因数补偿装置。这些年来，分布式光伏电站因为可以充分利用建筑物的顶部，不占用建设用地，且电能能够就地转换、直接上传电网，一跃能为新能源中成长最快的一只主力军。针对光伏电站多发的电能，一部分直接接入用电企业配电的装置，让企业主使用，另外多余的电能也能馈入电网，不足的当然就是由电网再次补充了。全额上网电表接入方式图、余电上网电表接入方式图（左、右）这种分布式光伏电站，安装起来设备不是很多，线路也比较短，利用逆变器发出的无功功率和企业无功补偿设备的调节功能，一般都可以满足正常的功率因数要求。但是瀚尔爵售后工程人员在众多现场会发现，分布式光伏电站并网运行后总是会干扰企业功率因数，并且光伏电站的发电功率如果接近企业用电的负荷时，对无功补偿装置的精度影响达到高点。严重时，可以引起无功补偿装置退出正常运行，导致功率因数低于0.85，从而被供电局因为力调电费而罚款。接到电话的第二天，公司立刻安排相关售后人员第一时间赶往现场，做如下检查：1、打开开关柜门后发现，一些补偿设备的可控硅投切开关都已经烧毁，相应的补偿容量减弱；2、风扇系统由于长期超负荷运行，未检修到位，导致补偿柜的风扇已经严重损坏；3、当配电系统中一切设备工作时，电力仪表中显示的有功功率会随着光伏系统的功率增大而减小，从而使得整个系统中功率因数变小；4、将光伏系统退出后，电力仪表显示的有功功率增加，无功功率变化较小，功率因数在0.9左右徘徊。通过以上检查发现，该业主使用的PQC功率因数控制器采样点在企业变压器低压侧断路器下进线侧，计量CT之前，采样的方式为：单相电压、电流方向采样，采样点的采样数据=电网侧输入功率P1+厂房用电负荷P2-光伏发电量P3。在接入光伏发电系统前，当厂房用电负荷P2增加时，电网侧输入功率P1也增加，相应的控制器投运电容电抗器组，功率因数能达标。在接入光伏发电系统后，厂区内负荷基本由光伏发电量P3供应。在中午日照最充足时，基本还会有倒送电的情况。这样一来，原功率因数控制器采样点得到的数据变小，或者采样到的数据在负方向倒送，无功补偿设备无法及时投运，导致力调电费产生。客户新增光伏并网柜的排列图该企业主用户位于该市的工业园区，考虑到光伏的经济效益和社会效益，在工厂屋顶全部安装了分布式光伏电站。以380V电压等级接入用户内部电网和公网，采用传统的“自发自用、余电上网”的模式运行。屋顶铺设容量为400kWp的光伏组件，通过逆变器、交流汇流箱后直接接入厂区低压配电房380V的母线。厂区配电房380V电压母线配置8*30kVar的电容器组。接线图如下图所示：业主配电系统的主接线图售后工程师给该业主的电气管理人员提供了三个改造方案：第一、更换成瀚尔爵HDA-PQC/P系列的四象限功率因数控制器，通过测量双向的有功功率、无功功率数据，从而计算出四个象限的有功、无功功率，实时计算出负载在光伏发电充足和不足时，需要从电网侧吸收的功率因数的值，从而可以更加精准的投切补偿电容器组。四象限无功补偿的原理图第二、在光伏接入侧加装采样CT，通过改造二次回路，将电网侧输入功率和光伏输入功率的采样信号并联后，一起接入无功补偿控制器。大大提高了无功补偿控制器运行的精准度和灵活性。有一点需要注意，加装的CT要选择合适的变比，以最大负荷电流乘以1.2-1.3的可靠系数作为CT一次电流来选择。最后别忘记更新功率因数中CT变比的值，否则会影响功率因数采样的精度。功率因数控制器采样原理图第三、对企业配电房的光伏接入侧电缆进行整改，将光伏接入电缆接入点移至企业变压器电压侧断路器下进线侧，无功补偿装置控制器采样点位置不变。改造后的采样点数据=电网侧输入功率P1+光伏发电量P3-厂房用电负荷P2。改造后的配电系统接线图值得注意的是，将光伏接入点直接接入企业变压器低压侧，该方案可以从本质上解决功率因数降低的问题。但是此改造需要企业停电，在大修或者日常停电运维时可以实行。最终客户还是选择了最后一种改造方案，一劳永逸。由于光伏发电是动态变化的，加上用户的负荷时长会产生变化。采样线路不改造，会导致无功补偿控制器无法采集到真实的数据。为了确保无功补偿设备正常投运，保证总进线处的功率因数达到供电局要求，需要根据企业主的实际情况采取不同的解决方案。线路改造后客户电表显示功率因数达标图

发布：2024-09-27      浏览：157

末端用电防护治理系统HDA-UPQS有何作用？

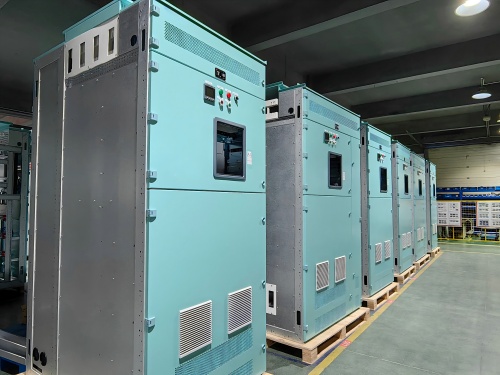

HDA-UPQS末端用电防护治理系统是一款针对末端电气回路进行综合治理、保护和检测的智能化系统，采用最新的硬件架构和控制系统，具有强大数据分析功能和实时跟踪功能，可快速补偿末端供电系统中的电压突升或突降、波动、控制末端的电流分布，针对末端用电设备的特性，实时针对末端开关设备，进行电压保护、电流保护和非电量保护，能够根据系统的设置，通过声光报警以及通讯指导运维人员迅速发现隐患，及时处理。 HDA-UPQS末端用电防护治理系统是针对末端电气进行综合治理保护的一整套系统，由于零线过流的危害日趋严重，建筑电气中中性线过流导致零线绝缘老化破损远高于相线，分支回路中由于零线过流老化导致的事故急跳闸也远远高于相线，这些现象均是由高速增长的交直流用电设备及其无稳定性量化使用造成，这些问题的产生均给电气设备及用户造成很大的困难，末端用电防护治理系统可以完美解决这些问题。 图1：生产中的末端用电防护治理系统装置HDA-UPQS末端用电防护治理系统是一款针对末端电气回路进行综合治理、保护和检测的智能化系统，采用的硬件架构和控制系统，具有强大数据分析功能和实时跟踪功能，可快速补偿末端供电系统中的电压突升或突降、波动、控制末端的电流分布，针对末端用电设备的特性，实时针对末端开关设备，进行电压保护、电流保护和非电量保护，能够根据系统的设置，通过声光报警以及通讯指导运维人员迅速发现隐患和及时处理。概述 HDA-UPQS末端用电防护治理系统的六点参数:（1)基本治理功能：低次谐波(2～63次)治理、高次谐波(2kHz～20MHz)治理、三相不平衡自动调节、中性线电流治理、无功功率补偿及末端低电压治理等；（2)稳压范围±15%，三相不平衡度小于15%，中性线电流滤除率不低于90%，中性线电流对地电压小于3V；（3)能解决容性无功返送，功率因数不低O.9；（4)能解决电压暂降深度至0%，持续时间为1S；（5)治理功能与保护功能一体集成并可以独立工作，即使主机功能性故障停机，保护功能能正常工作；（6)能实时显示各电量参数、中性线温度、设备温度、模块状态、保护动作类型、动作事件及历史事件等。图2：生产中的末端用电防护治理系统装置

发布：2024-09-05      浏览：331

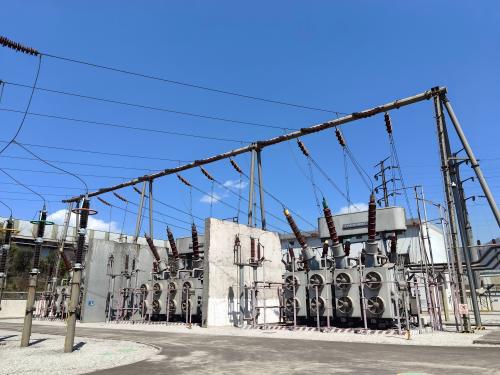

800V-SVG/10kV-SVG在光伏电站中有什么作用？

当前，光伏发电正迅猛发展，带来了更加多元化和清洁化的电力来源，但是同时也给电力系统带来了无功功率不达标、电压波动等许多新问题。光照强度、温度变化等通过影响电池板发电量而引起电网电压波动；光伏电站的容量逐渐增大，会影响到电网运行的稳定性，大型光伏电站必须具备一定的低电压穿越能力。随着清洁能源的快速发展，光伏电站作为绿色能源的代表，越来越多地出现在我们的生活中。然而，光伏电站的稳定运行和高效发电离不开一种名为SVG的无功补偿装置的智能设备。一、什么是SVG无功补偿装置？SVG（Static Var Generator）是一种用于无功功率补偿和电压调节的设备。它通过控制电流的相位和幅值，可以实现对电网的无功功率进行调节，从而提高电网的稳定性和可靠性。其主要工作原理是使用电力电子技术快速、准确地提供无功功率，以改善电能质量。SVG通过电力电子转换器（如IGBT）来控制连接在AC侧的电抗器，根据负载的实时无功需求，实时调节电抗器的无功输出，以此达到补偿系统无功功率的目的。SVG可以根据电网无功负载的变化快速响应，几乎是实时地进行无功功率补偿。HDA-HSVG逻辑原理及接线示意图二、光伏电站为何要引入SVG？国家电力部门规定：凡是安装有低压变压器及大型用电设备旁边都应该配备无功补偿装置，特别是功率因数较低的工矿、企业、居民区必须安装。例如：大型异步电机、变压器、电焊机、冲床、车床群、空压机、压力机、吊车、冶炼、轧钢、轧铝、大型交换机、电灌设备、电气机车等尤其需要。居民区除白炽灯照明外，空调、冷冻机等也都是无功功率不可忽视的耗用对象。比如：农村用电状况比较恶劣，多数地区供电不足，电压波动很大，功率因数尤其低，加装补偿设备是改善供电状况、提高电能利用率的有效措施。光伏电站使用太阳能电池板将太阳能转化为电能。当这些电站与电网连接时，它们会产生一些电力质量问题，其中之一就是无功功率的问题。HDA-HSVG在石化项目上的使用场景 三、SVG在光伏电站中有何作用?1、电网稳定性：无功功率对于电网的稳定运行至关重要。在电网中，有功功率和无功功率共同作用，以维持电压和频率的稳定。无功功率可以看作是电网的“支撑力”，用于维持电压水平。2、电压调节：光伏电站在某些情况下可能会引起电网电压的波动。通过提供无功补偿，可以帮助稳定电网电压，防止因光伏电站接入造成的电压不稳定问题。3、增加输电能力：无功功率补偿可以有效地减少电网损耗，提高输电线路的利用率，从而增加电网的输电能力。4、减少损耗：通过优化电网的功率因数，可以降低电网的传输损耗。无功补偿可以改善功率因数，从而减少电网损耗。HDA-HSVG在航空项目上的调试场景 四、HDA-HSVG在光伏电站中有何作用?‍‍‍1、响应快：根据第三方评估报告约4毫秒左右的响应时间。2、可并机扩展容量：采用高速石英光线，可实现多台整机并联主从运行。3、外形结构紧凑：安装与维护简单，工作量小。高强度、高性能绝缘模具件一次成型，在满足爬电距离与电气间隙的基础上，做到最大程度压缩体积，为客户节省大量空间。采用双链接级联共单元结构，大幅度降低功率单元总体体积。4、低载波设计，运行效率高：在保证电流质量的基础上，大幅度降低损耗，可滤波，可平衡补偿。有母线电压，系统电流，负荷电流，SVG的补偿电流，丰富通信接口，RS485、CAN、以太网、GPRS。支持电力系统常用通信协议，Modbus-RTU、Profibus、CDT91、IEC104等，可实现上级AVC控制。5、互联网+技术：通过接口可以和互联网连在一起。高速光纤通信连接（AVAGO光纤座+高速石英光纤）。可实现多台整机并联主从运行，便于达到应用业主无功补偿扩容的需求，真正解决客户的后顾之忧。6、彩色屏中英文HMI：有中英文两种语言显示，采用最新的人机界面及先进的人机交互技巧，实现设备启停等操作的自由控制。7、级联载波移相技术，提高输送波形质量：随着级联单元数增多，电压台阶数回增大，波形与正弦波的拟合度越高，波形质量会越好。8、模块化设计，单元通用：所有的功率单元的电器，结构，软件完全相同，安装与维护简单，工作量小。9、开机自检功能，提高电站一次并网率：光伏电站并网一般需要业主在电力公司的监督下进行，并网调试过程越短越能够体现出产品的稳定性和对现场的适应性，HDA-HSVG特有的开机自检功能大幅度降低了调试难度，提高了整机调试进度。综上所述：SVG作为一种高效的无功补偿技术，是提高光伏电站并网性能、降低系统损耗、提升电能质量的关键工具。随着光伏产业的不断成熟和电网要求的不断提高，SVG的应用将越发广泛，对于推动光伏电站特别是大规模光伏电站的发展意义重大。对于电力系统的运营商和光伏电站的投资者来说，了解并正确应用SVG技术，将有助于提升光伏项目的经济和技术效益，实现绿色能源的高效利用。

发布：2024-08-30      浏览：386

已知电容器容量，如何计算其额定电流？

并联电容器电流，容量除以千伏数；电压等级二百二三，千乏四点三安培；电压等级整四百，千乏二点五安培；电压等级六千三，二十千乏三安培；电压等级万零五，十个千乏一安培。 计算公式：I=2πfCUn×10 -3C=电容器容量，单位 μF；f=频率。取f=50Hz，则 I=0.314CUn例一电容：标称容量为12kvar，标称电容为240μF，额定电压0.4k v。1）I=12×2.5=30 A.2）I，=Q/U=12/0.4=30A3）I，，=0.314CUn=0.314×240×0.4=30.144A

发布：2024-08-08      浏览：563

电力电容器的额定电流如何计算？

电网中由于有大功率电机的存在，使得其总体呈感性，所以常常在电网中引入大功率无功补偿器，使电网近似于纯阻性，Kvar就常用在这作为无功补偿电容器的容量的单位。一、40Kvar电容在10KV与0.4KV下计算有何不同?公式：I＝Q/（√3×U），I表示电流，单位“安培”（A）；Q表示无功功率，单位：“千乏”（Kvar）；√3约等于1.732；U表示电压，单位“千伏”（KV）。  I＝40/（1.732×10）…………（10KV的电容）  I＝2.3（A）  I＝40/（1.732*0.4）…………（0.4KV的电容）  I＝57.7（A）二、共、分补电容器的额定电流如何计算？A、共补电容器的额定电流计算方法【公式：I=Q/U/√3】I：额定电流；Q：额定容量；U：额定电压。计算共补电容器：HDA-LC-30/480D额定电流；额定容量Q=30Kvar；额定电压U=0.48KV；额定电流I=Q/U/√3=30/0.48/√3=36.1A。B、分补电容器的额定电流计算方法【公式：I=Q/U】I：额定电流；Q：额定容量；U：额定电压。计算分补电容器：HDA-LC-15/280E额定电流；额定容量Q=15Kvar；额定电压U=0.28KV；额定电流I=Q/U=15/0.28=53.6A。

发布：2024-07-03      浏览：726

如何测量电力电容器的容值？

一、使用万用表测量电容器的步骤是什么？1、在测量前，确保电容器已经完全放电，以防损坏万用表；2、将电容器的两个引脚插入万用表的电容测量端口；3、选择合适的量程进行测量；4、等待万用表显示稳定的读数；5、使用电容档，测量从0.1μF到几千微法的大容量电容器。二、实测一只干式电力电容器三、如何用公式计算电力电容器容值？四、区分电容器为共补、分补的区别1、如:HDA-LC-25/480D共补电容器的总容量是3*115μF，那么两相（Cab、Cac、Cbc）值应该为：115*1.5=172.5μF；2、如:HDA-LC-10/280E分补电力电容器总容量是406μF，那么两相（Cn）之间就是406μF。五、常用的电力电容器型号容值表

发布：2024-06-25      浏览：717

工业型滤波型智能电容器有什么优点？

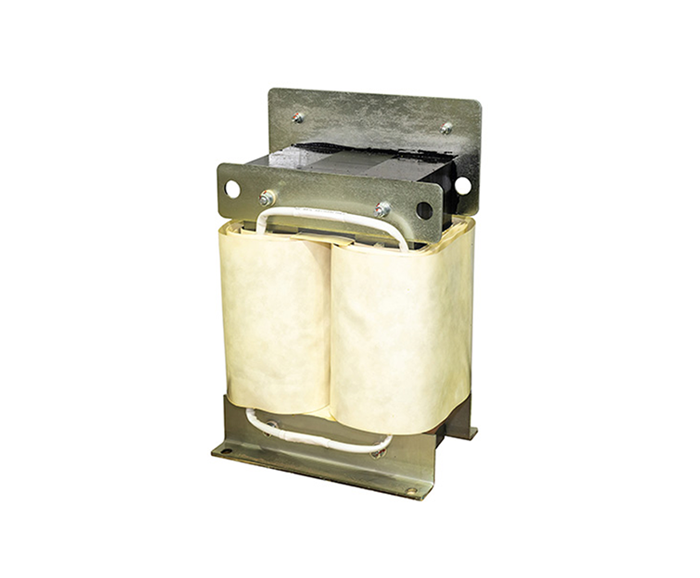

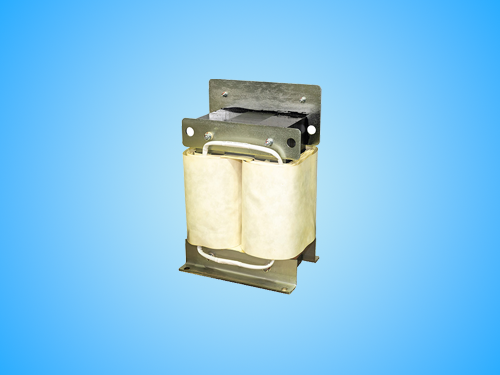

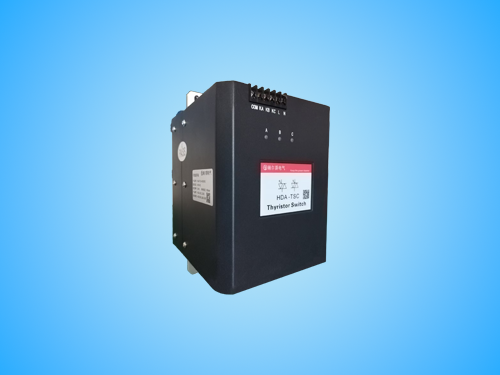

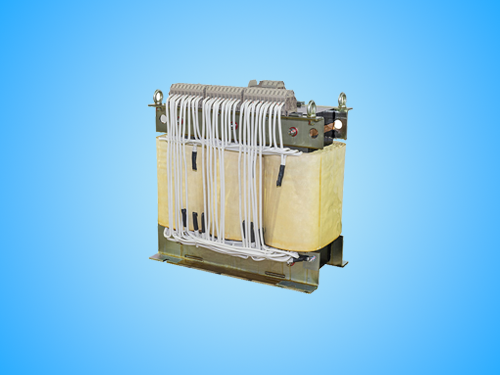

说到智能电容，电力工作从事者总会想到房地产、仓库、简易车间等对电容质量要求不高的行业。但是事实证明，很多工业项目也会用到工业级的智能电容，晶闸管投切、干式电容、铜制电抗、智能一体化控制运行。盘厂非常喜欢这种智能结构，节省人工组装时间、线材、调试费用等。下面我们简单介绍下智能电容：一、智能电容器概述当前智能电容已经普及，电容器已经有多年的发展历史，自然会向智能化的方向靠近。智能电容器的出现也代表了电子电路技术的进步，在生产过程中，产品可以改变一些传统方式，以取得更好的效果。二、软件技术实现过零投切智能电容器主要是自愈式低压电力电容器和电抗器，可以智能控制测控中心。此外，通过微电子软件技术实现晶体管的过零投切，可以有效保护整个机械设备，在短时间内实现设备的更换维护。三、智能网络化使用智能电容是通过采集三相低压母线的电流、电压信号，计算出相应的功率因数、电容器投切容量、投切组合规则，实现低压补偿和谐波滤波的功能。可以通过RS485通讯接口，将多台智能电容连接成一个智能无功补偿系统，无需外接控制器。总结一下，工业型智能滤波补偿装置有哪些优点呢？1、采用进口干式防爆型补偿电力电容器，提高功率因数； 2、采用H级低损耗滤波纯铜电抗器，滤除5次以上谐波，确保电能清洁；3、晶闸管动态投切响应速度时间10ms，实现过零投切和峰值投切无涌流；5、外壳采用钢板可拆卸，防火，可更换元器件，有故障无须整体更换；6、一体式模块化、扩容方便、可远程实时监控。

发布：2024-06-11      浏览：650

SVG+FC混合无功补偿有何优势？

电网中的负载大部分属于感性负荷，常规的无功补偿元器件是：并联式电容器、电抗器、电容接触器、复合开关或者晶闸管。然而该方法已无法满足当下快速变化的负荷对无功功率的需求，每个电容器组的容量是固定的，不能进行连续的、可调的无功补偿。若仅采用单一的投切FC装置的方式进行无功补偿，极易造成无功欠补或过补。电容器的使用寿命与投切频率相关，频繁的开关操作使电容器的使用寿命大幅缩短。若采用晶闸管控制FC装置的投切，会产生较为严重的低次谐波，需增设额外的滤波器。目前市场上最先进的无功补偿产品为SVG装置，SVG采用的是全控型电力电子器件，工作原理为：由外部CT检测系统的电流信息，然后经由控制芯片分析出当前的电流信息，如：PF、S、Q等；然后由控制器给出补偿的驱动信号，最后由电力电子逆变电路组成的逆变回路发出补偿电流，实现动态无功补偿的目的。SVG能很好的解决传统无功补偿存在的问题，但是单独使用SVG做无功补偿花费较高。因此，SVG+FC混合型无功补偿装置应运而生，其中SVG装置用于实现快速连续的无功功率调节，FC装置实现无功功率的大容量分级调节，两者协同工作，克服了FC装置不能连续无功补偿以及大容量SVG装置成本高的问题。SVG+并联电容补偿方案中，传统无功补偿起无功支撑作用，SVG模块用来实现补偿性能的提升。混合补偿功率因数控制器主要作用为检测控制系统，集成控制SVG及传统无功补偿的运行状态和监测无功补偿运行数据。综上所述，无论从经济角度还是从性能角度考虑，SVG与并联电容混合的补偿方式都不失为一种性价比极高的无功补偿方案，堪称“最完美的电容补偿黄金组合”。

发布：2024-05-14      浏览：701

为何3次谐波导致零线电流偏大？

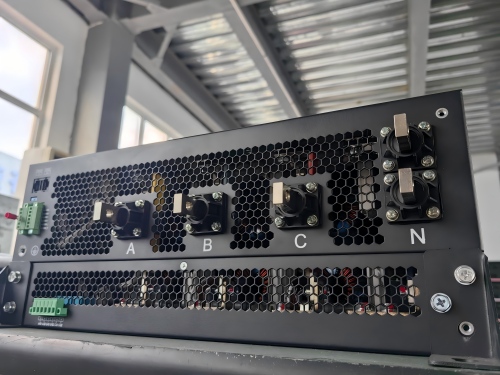

一、何为3次、5次、7次谐波？在正常电力系统中，具有线性阻抗变化特性的电气设备工作时不会对频率为50Hz、呈现标准正弦波形的供电电源造成影响。但随着电力电子技术的发展，具有非线性阻抗特性的电气设备（非线性负荷）越来越多，这些非线性负荷工作时会造成电力系统供电频率、波形发生畸变，从中可以分解出不同频率的正弦波形，被分解出来的非50HZ交流正弦波统称为谐波（harmonic）。其中频率为50Hz三倍，即150Hz的谐波称为3次谐波；频率为50Hz五倍，即250Hz的谐波称为5次谐波；频率为50Hz七倍，即350Hz的谐波称为7次谐波。二、灯光产生的谐波有哪些危害？LED节能灯、LED显示屏、充电器、加热器、变频器、消毒器、PC终端等采用单相二极管整流方式的非线性负荷在运行时，会产生比较严重的奇次谐波电流，其中3次谐波最大，为主要谐波成分，5次、7次、11次等谐波也明显偏高，但3次谐波电流不仅不能像基波及5次、7次、11次等其他频次谐波电流那样在零线上进行矢量抵消掉绝大部分，而是以360度矢量角完全叠加到零线上，导致零线上3次谐波电流为相线上的3倍左右；因此当单相整流负载产生的3次谐波电流含量达到35%以上时，零线电流就会异常增高超过相线电流。广东某陶瓷生产车间布置的大量LED灯很多情况下零线电流异常增高到相线电流的2倍左右，给低压配电系统造成了极大危害，主要包括四方面：A、零线过流：导致电缆发热老化断裂，烧坏用电设备，诱发难以防控的火灾隐患；B、配电保护异常跳闸：即使线路上的负荷没有达到配电设计值，也会出现零序保护跳闸；C、变压器过温：大量零线谐波电流回流到变压器，导致变压器发热升温、噪声增大；D、电能浪费：配电系统中的3次谐波电流会直接增加负载设备与供电设备的电能消耗。三、为何3次谐波会如此之大？在正常的三相四线制配电系统中，假设三相负荷平衡，零线中的电流应该很小。但是某建筑物四周的广告灯箱，采用电子镇流器的荧光灯照明；三相线路的负荷均衡，每相电流大约为60A，但是零线电流达到90A，这是为什么呢？答：这是由于整流电路导致的。当相线的电流波形为正弦波时，如果它们相差120，并且幅度相同，在零线上矢量叠加的结果是总和为0；但是如果相线上的电流是脉冲状的，并且相差120，则他们在中线上会叠加；零线上的脉冲电流是相互错开的，无法抵消；数一下零线上的脉冲电流个数，在一个周期内有三个，因此零线上的电流是各相线电流的总和。如今电气负荷大多数为整流电路负载，因此即使三相负荷平衡，零线上也会有较大的电流。零线电流过大的危害主要有两个方面的原因：A、 零线的截面积并不比相线大，超过相线的电流必然会导致零线过热；B、 零线上没有保险装置，不能像相线那样在过流的清况下自动断开。瀚尔爵HDA-UPQS产品的相线、零线的铜牌截面积对比四、如何治理三次谐波？3次谐波电流之所以危害很大，是因为3次谐波电流在中线上叠加，会导致中线电流过大，从而造成火灾隐患。如今，大部分单相负荷都是以整流器为输入电路的设备，小到手机充电器，大到变频器等功率驱动设备，3次谐波的问题迅速显现。近几年，许多商场对于零线电流值有店铺工程验收指标值，因此零线电流治理势在必行。在配电柜的母线上安装中线安防保护器HDA-SNP70-0.4/B、终端电气综合治理保护系统HDA-NTPS、有源滤波器HDA-APF-100/400H-4LM是解决这类问题的理想方法。设备根据检测到相线上的谐波电流，向相线注入相位相反的谐波电流，以消除母线上的谐波电流。需要注意的是，设备的作用是保证滤波器的上游满足谐波要求，因此在安装时要选择合理的安装位置，避免滤波器的下游残留谐波造成危害。

发布：2024-04-15      浏览：875
