接触器、复合开关、同步开关、可控硅开关，四大投切方式分别有什么特点？

一、接触器开关切换电容器接触器都是用于通断低压并联电容器的专用接触器，广泛用于自动补偿的无功功率补偿设备中，适用于交流频率50HZ、额定工作电压至380V的电力系统中，通断电容器至90kVar以改善功率因数。 接触器为积木式的，电阻电路部分在主电路部分的上方，电阻电路为三路。主触头设计合理，单独负荷，工作可靠。串接电阻的提前接通触头为电阻切合电路，当接触器的电磁线圈通电时，电阻切合电路提前接通，电流经过电阻向电容器充电，电阻抑制了电容器合闸涌流，随后主触头闭合承载了电容电流。电阻电路在完成抑制电容器合闸涌流后即与主电路脱开自动复位，可减少电容器切断时烧坏电阻的机会。二、复合开关仔细分析研究交流接触器和可控硅开关的各自优缺点，我们发现如果把二者巧妙地结合起来，即发挥接触器运行功耗小的优点，又可实现晶闸管开关过零投切的功能，便可以做出一个较为理想的投切元件，这就是复合开关。这种投切开关同时具备了交流接触器和电力电子投切开关二者的优点，不但抑制了涌流、避免了拉弧，而且晶闸管功耗明显降低，不再需要配备笨重的散热器和冷却风扇。把二者结合起来的关键是两元件间的时序配合必须默契，可控硅开关负责控制电容器的投入和切除，交流接触器负责保持电容器投入后的接通，当接触器投入后可控硅开关就立即退出运行，这样就避免了晶闸管元件的损耗发热。其基本原理是：用小型三端封装的可控硅作为电容器的投切单元，用大功率永磁式磁保持继电器代替交流接触器负责保持电容器投入后电路的导通，其过零检测元件是一粒电压过零型光耦双向晶闸管。从原理上看，复合开关是一种理想的投切元件，但实际上并非如此，它还存在着一些缺陷：A、小型三端（TOP）封装晶闸管由于结构性原因，其短时通流容量只能做得很低（低于60A ），反向耐压一般也只能达到1600V 左右，这就限制了它的应用范围。经仿真和计算得到在38OV 的系统电压下，电容器理想开断时的稳态过电压就可能达到1600V ，当系统电压高于380V （这是常有的情况）或非理想开断时的暂态过电压就可能远大于晶闸管的反向耐压（1600V） ，众所周知晶闸管是一种对热和电冲击很敏感的半导体元件，一旦出现冲击电流或电压超过其容许值，就会立即造成损坏，而且这种损坏是永久性的。实际运行情况也已经表明复合开关的故障率相当高；B、由于采用了晶闸管等结构复杂的电子元器件，成本随之上升，与交流接触器低廉的价格难以相比；C、复合开关的过零是由电压过零型光耦检测控制的，从微观上看它并不是真正意义上的过零投切，而是在触发电压低于16V～40V 时（相当于2～5度电角度）导通，仍有一定的涌流；D、复合开关技术既使用可控硅又使用继电器，结构就变得相当复杂，而且由于晶闸管对dv/dt的敏感性也导致其比较容易损坏。三、同步开关（即选相开关）同步开关是近年来发展起来的一种新型专用无功补偿电容器投切开关，是传统的机械开关与现代微电子技术的完美结合产物。它吸收了交流接触器控制结构简单，复合开关零电压投入、零电流切除等优点，成功地将投入、切除产生的瞬间涌流控制在额定运行电流的3倍以内，完美地解决了在电容器投切过程中出现的高电压谐波和大涌流等问题。同步开关不再使用晶闸管元件，而是以单片机为核心，辅以高精度的采样回路和合理的程序设计替换了复合开关中最易损坏的晶闸管元件，不仅避免了因晶闸管组件的存在所容易出现的故障，还将选相精度从原来复合开关的2-5电度角提高到1电度角，在一定意义上的做到了无涌流，实现了较为理想的过零投切；而且为了更进一步抑制电容器投切开关开断时的暂态过电压，同步开关还增设了有效的放电回路，将过电压限定在安全区以内，使其能安全可靠的频繁投切。同步开关应用了单片机技术，不仅能通过RS485通讯控制方式对多至64路电容器进行控制，还具备通讯功能，可将基层单位的电气测量信息实时发送到上级电网，为发展智能化电网作好准备；同步开关还可以实现共补和分补，以适应用户的不同需求；驱动功耗仅有1-3W，最大限度的做到了节约能源。不仅可以广泛应用于低压无功补偿装置，或作为在特殊场合下的开关元件使用，还特别适用于南方户外夏天高温潮湿(+60℃以上)、北方户外低温寒冷(-40℃以下)的恶劣环境下长期运行。因此，同步开关不仅大大提高了电容器投切开关的安全可靠性，还很节能环保、经济耐用，是交流接触器及复合开关理想的换代产品。四、可控硅开关可控硅投切电容器，是利用了可控硅开关反应速度快的特点。采用过零触发电路，检测当施加到可控硅两端电压为零时，发出触发信号，可控硅导通。此时电容器的电压与电网电压相等，因此不会产生合闸涌流，解决了接触器合闸涌流的问题。晶闸管是专门为电力电容器动态快速补偿设计的投切开关，具备接触器和复合开关所不可取代的功能。其投切速度快，可以实现电压过零接触，电流过零断开，不会产生合闸涌流，还可以有效补偿冲击性电流。因此，晶闸管开关也更加适合汽车工业、电炉工业、港机工业等负荷变化较大的场所，适用于电焊机、电梯、港口行吊、变频炉等冲击性负载。对于这些快速变化现场所使用的负载来说，他们运行期间的无功负荷是在不断变化的。换句话来说，对于运行时感性负荷不稳定且变化较快的负载和场合，应首选HDA-TSC晶闸管投切。 此外，对于需要频繁投切、每次运行时间都较短的设备也建议首选晶闸管开关。其可以实现快速过零投切，避免冲击电流对设备的影响，保护电容器和相关设备安全稳定，而这些都是复合开关和接触器所实现不了的。综上所述：使用接触器、复合开关、同步开关、晶闸管中的任何一款投切元器件，都要分析现场是不是负荷变化较大的场合，因为接触器只能通过限流电阻来降低电流冲击，降低损坏率，不能有效抵御合闸涌流，复合开关、同步开关、可控硅等也都是各有优势，需要具体情况具体分析。

发布：2022-03-18      浏览：9214

无功补偿改造解决青岛橡胶工厂谐波问题节省约70万元

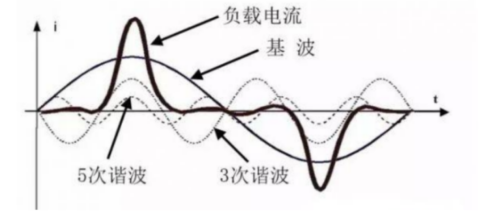

橡胶行业无功补偿概述：橡胶行业用电负荷比较大，主要用电负载有：密炼机、挤出机、硫化机等负载，用电要求特别高。由于密炼机自身和直流电机自身的特点，这些设备谐波含量高、功率因数低，无功功率变化迅速等特点。因此普通无功补偿装置无法对密炼机进行有效的无功功率补偿，必须使用更先进的HDA-SVG静止无功发生器。 2022年度中国橡胶工业协会百强企业名单依据2020年第4季度及2021年前3季度营业收入合计进行排序，在轮胎类20强榜单中，赛轮集团、青岛双星等4家企业上榜，这份榜单展现了青岛橡胶工业雄厚的产业基础，而瀚尔爵电气就针对其中一家橡胶厂进行了无功补偿改造。主要原因是该公司硫化机的硫化过程中需要长时间保温，不允许出现停电现象，否则将报废硫化的轮胎，对该大型轮胎生产企业来说，每年因硫化机停电造成的直接经济损失多大70万元，因此无功补偿改造迫在眉睫。橡胶行业电能质量问题：A、功率因数cosΦ低，无功变化大：密炼机在填料挤压的过程中瞬态电流突很大，同时，无功缺口伴随有功电流的变化而不不停变化，基波功率因数类似于直流电机的功率因数，只有0.5左右。无功缺口带来的无功功率缺失的变化已经达到ms级，因此传统的LC滤波补偿组件已经无法跟踪响应如此剧烈的无功突变。B、谐波harmonic含量大：由于整流原因，生产设备在工作的时候都会产生大量的谐波，而大量的高次谐波是配电系统最大的安全隐患。谐波严重的时候可能引起无功补偿柜的谐振、变压器共振、线路老化烧坏进而引起火灾。这些突出的安全问题是硫化机这种“娇贵”的负载所无法承受的。橡胶行业为什么推荐SVG?A、传统无功补偿装置采用电容器、电抗器组成补偿支路，只能提供容性无功，分组补偿，会出现补偿盲区，导致补偿精度不高。而SVG是用于补偿无功、谐波治理以及不平衡调节的新型电力电子装置；智能控制系统主动根据系统的线性动态需求，自动调节模块的输出，在容量允许的情况下，补偿后功率因数可达到0.95以上，效果极佳。B、响应时间：传统无功补偿装置响应时间＞100ms，而SVG静止无功发生器全响应时间≤5ms，对于快速变化的负载，无功需求也是时刻在变；而SVG可以实时监测其无功需求及时响应补偿，不会出现由于响应时间跟不上而引起的过补或欠补现象。瀚尔爵电气的无功补偿改造方案：由于该橡胶厂自动化设备不断增多，用电系统也出现了以上典型的谐波含量大、功率因数低、无功变化大这三大问题。因此，在原有补偿柜内安装能够提供5ms完全响应的SVG，在适应密炼机无功缺口高速变化的同时进行消谐滤波处理，可谓一箭双雕！同时根据现有生产设备情况，增加补偿电容容量，将原柜内旧式补偿电容升级，使用HDA-LC充氮气环保电容器，匹配相应容量HDA-LR纯铜电抗器，解决功率因数长期偏低的问题。通过对该橡胶厂进行的无功补偿改造，为该客户将功率因素从0.65提升到0.95，一共17个月到就节省了电费近70万元，提高了可观的企业效益和社会效益。

发布：2022-03-15      浏览：1442

进高低压配电房维保要注意什么？

随着现代社会的发展，企业配电房需要依照国家《电力设备预防性试验规程》、行业的有关标准、规范及设计资料对设备进行检查、试验或监测。而配电房维保是电力设备运行和维护工作中一个重要环节，也是保证电力设备安全运行的有效手段之一。其目的在于检查电气设备在长期运行中是否保持良好状态，掌握电气设备的绝缘情况，以便发现缺陷及时处理。防止电气设备在过电压情况下击穿造成停电甚至严重损坏设备的事故。实际上，高、低压电气设备在长期运行中，由于热、电动力、震动、环境等原因，造成瓷瓶爆裂、接头接触不良发热、螺丝松动（造成发热）、相间（对）地绝缘不够造成短路，此外绝缘老化、材质劣化、操作机构老化损坏等问题，从而降低设备的预期寿命，引发故障和事故。这对企业来生产来说，这是造成损失的开始。配电房维保得之于严，失之于宽。配电房电力设备检测不容忽视，是维护电力设备安全运行的重要手段。配电房设备的安全操作规程，主要是高压送电合闸操作规程，低压送电合闸操作规程，以及停电操作规程，严格按照规程操作配电房设备，确保安全无误。下面瀚尔爵给大家详细讲一下进高、低压配电房的注意事项：A、高压送电合闸操作规程：1）工作人员必须持有“配电房停、送电工作票”，并有人监护；2）操作人员必须穿戴好绝缘手套、鞋等，严禁使用金属梯，应当辨用木梯；3）验明高压柜位置及开关，并确认无误；4）检查一切正常后，若无规定辨用某段母线送电时，可按实际使用送电；5）根据所需送电变压器、高压柜，并确认变压器高压柜编号无误后，按操作票要求送电；6）备用电源及检修开关、线路，应挂上“有人工作，严禁合闸”指示牌，并记录在运行记录本上。B、低压送电合闸操作规程：1）检验各开关柜位置，开关应在断开位置，无误后方能送电；2）应先合变压器低压侧进线总开关，然后才能合分开关；3）备用电源开关及检修开关、线路必须挂上“有人工作，严禁合闸”指示牌，并记录在运行本上。C、停电操作规程：1）验明所停线路开关位置，确认无误后，方能停电，再挂上“有人工作，严禁合闸”指示牌；2）全面或一台变压器停电，应按规程从低压侧负荷分开关开始停电，然后再停变压器低压侧总开关、高压侧总开关，当停电高压侧电的操作时，监护人员需穿戴好绝缘手套、鞋等；3）停电检修也必须办理“配电房停、送电工作票”。 D、配电房巡检工作内容如下：1、检查供配电线路，无短路、过载或误操作跳闸造成局部或大面积供电中断；2、各种操作机构灵便，接触良好，机械联锁装置有效， 操作机构加油润滑；3、检查导线，特别是导线出入管口处的绝缘是否完好；4、变压器运行声音平稳，温升不超过规定，通风装置良好，配电系统二次电压（白天）390V，变压器除尘螺丝紧固；5、各种触头，母线接头接触良好，无过热现象，母线支架完整，母线紧固；6、HDA-LC电容器无顶盖脱失情况（瀚尔爵电容器为防爆环保型），通风良好，温升不超过40℃；检查每个HDA-LC电容器的三相电流是否平衡。 7、接线端子清晰正确，紧固可靠，继电器元件性能良好，动作灵活；8、检查导线，特别是导线出入管口处的绝缘是否完好；9、配电室内清洁照明良好，消防设施充足完整，防止小动物侵入措施有效；10、配电室新风、排风、空调设施完好，温度不超过35℃；11、检查变压器冷却风扇运行良好，变压器风扇温度控制各店调整到80℃启动，60℃停止；12、填写巡查和值班记录，认证执行交接班制度。

发布：2022-03-10      浏览：2024

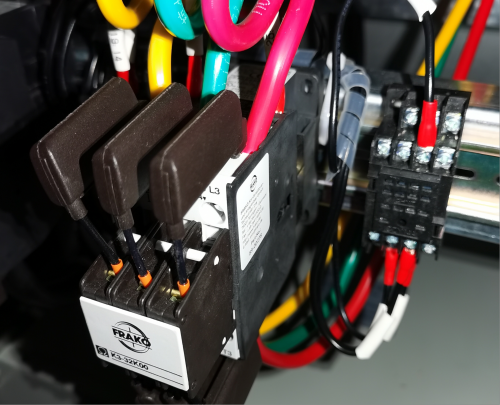

浅谈共补和分补电力电容器所用的专用接触器

在低压无功补偿系统中，共补电容器HDA-LC一般是三个接线头，接线时自上而下，按Ａ、Ｂ、Ｃ三相分别接好微断、接触器、热继电器和电容器就可以了，Ａ、Ｂ、Ｃ三根线按颜色非常地好区分，接线也非常地简单。而分补电容器则有４个接线头，其接线和共补的有些不一样，那不一样在哪里呢？当然是在接触器！热继电器这里面，仔细看下面一张图，分相补偿的特点是Ａ、Ｂ、Ｃ三相，一相一相地切入电容或切出电容，所以电容器的接法是一相一相地接，每一路都是单独控制的，所以一个接触器控制一Ａ、Ｂ、Ｃ中其中一路，热继也是相同的道理。 分相补偿接触器和热继电器在接线时需要串起来接，像这样：  （分补电容器所用接触器一次触头并联图） （分补电容器所用热继电器一次串联图）问题引申--电容专用接触器与普通的接触器有何区别？ A、适用范围不同：普通接触器：用于电动机做为控制对象，也可用作控制工厂设备、电热器、工作母机和各样电力机组等电力负载；电容专用接触器：用于通断低压并联电容器上，广泛用于自动补偿的无功功率补偿设备中。B、结构组成不同：普通接触器：交流接触器由电磁机构、触点系统、灭弧系统、反力装置、支架和底座等几部分组成；电容专用接触器：由充电抑制涌流装置和交流接触器组成，动作机构为直动式，触头为双断点，磁系统为E字形铁芯，迎接式结构，磁系统为塔式弹簧的吸反力配合。C、工作原理不同：普通接触器：当线圈通电时，静铁芯产生电磁吸力，使得动铁芯被吸合，进而带动触头系统的三条动触片发生动作，主触点闭合，辅助常闭触点断开，辅助常开触点闭合，接通电源。当线圈断电时，静铁芯的电磁吸力消失，弹簧的反作用力使得动铁芯与静铁芯分离，触头系统的三条动触片动作，使得主触头断开，辅助常闭触点闭合，辅助常开触点断开，切断电源；电容专用接触器：大容量电容在瞬间通电的时候对电容充电电流很大，会造成大电流冲击，电路瞬间过载，瞬间过载会烧断熔断器。电容专用接触器是通过限流电阻给电容充电，然后通过内部延时装置接通电源，降低电路的大电流冲击，防止损坏线路熔断器等。  问题再次引申--电容专用接触器上接的三根线有什么用？下面从它是由哪三个部分组成的（接触器构造）来介绍：A、接触器部分是CJX2系列的交流接触器，比如CJ19-3211它的接触器就是CJX2-2510做基本接触器；B、触头，也就是接触器上面的白色辅助触头，它有三个通电常开触头和一个常闭触头组成；由于设计因素，在通电接触时，它要比主接触器的主触头先接触导通；C、阻尼线，也就是那三根线。说起阻尼其实就是有很大电阻率的导线，也称为电阻线，相当于一个大功率电阻，它的作用就是起到抑制电流作用。综上所述：电容器其实就是一个储能元件，它的基本特征是：通交流阻直流，通高频阻低频，它的电流是超前电压90°和电感的物理特性正好相反，于是用它来补偿抵消线路中无功感性负载。电容器在通电工作时，由于它是储能元件，在刚刚通电时，势必会产生很大的充电涌流，它的电流一般是电容器额定电流的几十倍，然后会随着充电周期，进行衰减，直至正常工作电流。但这个涌流对于电容器使用寿命来说是非常致命的，因为线路负载变化就会使线路的无功功率发生变化，因此合理设置投入与切除电容器补偿组数以达到最佳补偿效果是至关重要的。 （静态无功补偿中电容器专用的接触器接线图）

发布：2022-03-08      浏览：5168

SVG无功补偿在低压侧有什么作用？

随着计算机技术的发展，基于计算机的控制系统和电子设备等敏感负荷的出现和投入使暂时过电压、瞬态过电压、电压暂降和短时中断等一些问题频繁增加。例如，一个半导体芯片厂，几十毫秒的电压暂降和短时中断引发的电能质量问题造成的经济损失可达数百万元。因此，加强电能质量的管理以及开展电能质量普醒、监测、研究和治理的工作势在必行。 最近瀚尔爵电气工程师在对浙江省某半导体芯片厂项目进行电能质量全面检测后，最后提出增设SVG的方案。下面就简单介绍下SVG的作用及特点：SVG是典型的电力电子设备，由三个基本功能模块构成:检测模块、控制运算模块及补偿输出模块。其工作原理为由外部CT检测系统的电流信息，然后经由控制芯片分析出当前的电流信息、如PF、S、Q等;然后由控制器给出补偿的驱动信号，最后由电力电子逆变电路组成的逆变回路发出补偿电流。 （静止无功发生器SVG整柜）    SVG静止无功发生器采用可关断电力电子器件(IGBT)组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流。迅速吸收或者发出所需的无功功率，实现快速动态调节无功的目的。作为有源形补偿装置，不仅可以跟踪冲击型负载的冲击电流，而且可以对谐波电流也进行跟踪补偿。 （内部静止无功发生器SVG模块）静态无功发生装置SVG主要用于无功功率补偿，提高功率因数，优化电能质量。HDA-SVG系列静止无功发生器装置具有连续可调的补偿输出特点，极好的解决了电网自动化系统中的谐波、无功和负序问题。

发布：2022-03-07      浏览：1873

无功补偿中接触器和晶闸管开关的性能谁更好？

无功功率电容补偿中肯定有电容投切元件，常用的有：电容接触器、复合开关、晶闸管开关，到底用哪种好呢？下面我们主要讲解一下接触器和晶闸管开关的对比：1、接触器：接触器投切过程中，电容器的初始电压为零，触点闭合瞬间，绝大多数情况下电网电压不为零、有事可能处在高峰值，（极少为零），因而产生非常的电流，也就是常说的合闸涌流。实验表明合闸涌流严重时可达电容器额定电流的50倍，这不仅影响电容器和接触器的使用寿命，而且对电网造成冲击，影响其它设备的正常工作。因此，后来采用加入限流电阻来控制合闸涌流，即：电容投切专用接触器。这虽然可以控制涌流在额定电流的20倍以内，但从长期运行情况来看，其事故率仍然很高，维护费用较高。其原因见下图1，投入波形图见下图2。总的实验反应，其性能是： 2、晶闸管开关：晶闸管投切电容器，是利用了电子开关反应速度快的特点。采用过零出发电路，检测当施加到可控硅两端电压为0时，发出触发信号，可控硅导通。此时电容器的电压与电网电压相等，因此不会产生合闸涌流，解决了接触器合闸涌流的问题。晶闸管开关投切时波形图如下： 下面用一张表将接触器和晶闸管开关的电气特性比较一下：

发布：2022-03-05      浏览：2275

如何选定电抗器的电抗率K值？

电力电容器与之串联电抗器在电力系统中配套，具有：无功补偿、降低线损以及限制合闸涌流与高次谐波方面的作用。由于电抗器高次谐波电流含量与电网谐波源状况、阻抗参数和电容器装置回路阻抗参数有关，因此在实际应用中电抗率的取值必须因地制宜。下文介绍一下何为电抗器的电抗率以及如何选择：定义：电抗率为基波下补偿回路电抗值与电容器组的容抗值之比。在补偿回路中有： 当   的时候，补偿回路对于n次谐波相当于短路，n次谐波从补偿回路通过，则对于抑制n次谐波的补偿方案，电抗率为：  但是为了防止并联谐振，一般考虑再乘以一个1~1.5的系数，即最终得到： 电抗器的电抗率K值的确定：首先，系统中存在的谐波不可忽视，应查明供电系统的背景谐波含量，然后再合理确定K值。为了达到抑制谐波的目的，电抗率的配置应使用电容器接入处综合谐波阻抗呈感性。当系统中电网背景谐波为5次及以上时，这时应配置电抗率为(4.5～6)%。电网的一般情况是：5次谐波最大，7次次之，3次较小。因此在项目中，选用K=4.5%～6%的电抗器较多。配置6%的电抗器抑制5次谐波效果好，但有明显的放大3次谐波作用。它的谐振点（204HZ）远离5次谐波的频率（250HZ），裕量较大。配置4.5%的电抗器对3次谐波放大轻微，因此在抑制5次及以上谐波，同时又要兼顾减小对3次谐波的放大，在这种情况下是OK的，但它的谐振点（235HZ）与5次谐波的频率间距较小。当系统中背景谐波为3次及以上时，应配置电抗率为12%的电抗器。 （运行中的瀚尔爵电抗器）举例：一个变电所安装工程实际情况确实这样的：电抗器：一组容量为144kvar，电抗值为 1.4欧姆；另一组容量为288kvar，电抗值为3.2欧姆。电容器：总共18只，单只容量为 400kvar，总容量为7200kvar，单只电容为 32UF。根据电容器整套装置的说明书，电抗率是按照6％配置的。电抗值与容抗值之比并不等于6%。而电抗器总容量与电容器总容量之比＝（144+288）/7200=6%。综上所述：一定要根据系统背景谐波含量来综合选定电抗器的电抗率K值！

发布：2022-03-04      浏览：2214

电力电容器运行时为何有异响？

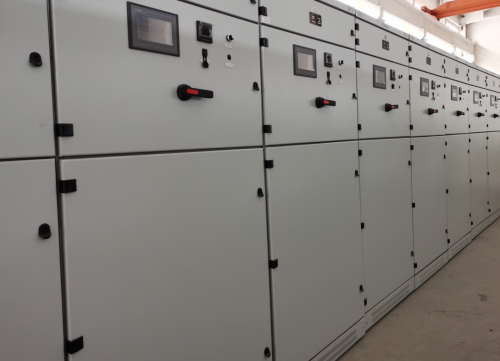

伴随着经济社会的不断发展，电感性负载被广泛应用，却同时给企业带来了严重的无功问题。作为配电系统中必须使用的无功补偿装置，电力电容器可以解决企业的无功功率问题。但是，在电力电容器运行过程中有时候会出现“嗡嗡”的响声，这究竟是怎么一回事呢？ （待安装的无功补偿整柜）1、异常声响的原因世什么？在电力配电系统中，电力电容器是一种静止无功补偿电器，其内部并无机械动作和电器励磁结构单元。因此电力电容器在正常运行过程中，不会发出任何声响。而电力电容器成套装置的空间布置相对紧凑，其运行时周围环境温度和电场强度比较高，会导致套管表面容易聚集污秽、表面泄漏电流增大，从而在谐波与电压的作用下，发生局部放电故障，并发出异常声响；放电严重时，还有可能引起外部对地短路故障。2、异常声响的处理：电力电容器运行时出现异常声响，一般是电容器局部放电所导致的。因此，当运行中的电力电容器发出异常声响时，需要将电力电容器停止运行。然后电气工作人员应该检查出现放电的位置及原因，待电容器放电问题解决后重新投入运行。电力电容器运行时出现异常声响，多半是电容器局部放电所导致。因此企业需要立即将其退出运行并检查、维修，从而确保电力电容器的安全。作为电力电容器厂家，瀚尔爵电容器质保5年，拥有超长使用寿命，质量值得信赖！

发布：2022-03-03      浏览：2209

电抗器是如何限制短路电流的？

电抗器限制短路电流是利用电感电流不能突然改变的原理，防止突然的浪涌电流，是最有可能的短路限流措施，它被用于开关浪涌电流的控制等。电抗器是一种串联在电气装置的一种电感器，主要用于限制短路电流。规定时间内，允许通过电抗器的最大短路电流，使其在可承受的动力、热稳定下，保持设备运行不受破坏。 （瀚尔爵电抗器在进行冷冻试验） （瀚尔爵电抗器在试验中的波形图）

发布：2022-02-28      浏览：2588

瀚尔爵高压无功功率补偿装置有什么优势？

装置采用的所有设备性能优良，核心补偿设备电容器容量可根据用户要求灵活设计，每路均配有不同电抗率的电抗器，既能有效限制合闸涌流，保护频繁投切状态下的真空开关和电容器，还有抑制谐波的作用。针对每一组电容器提供独立的开口三角电压保护信号或不平衡电流保护信号或差动电压保护信号，当电容器故障跳闸时，微保报警并切除该组电容器，而不影响其它电容器组的正常运行。产品优势：适用于 6kV、10kV 等中压系统的安全补偿或滤波补偿，成套装置可以采用框架式户外安装或者柜式户内安装；具有手动／自动控制方式；自动控制方式可以实时跟踪负荷补偿；控制策略采用九区图理论和模糊控制理论，保证电压合格的同时最优化无功，具有完善的过压、欠压、过流、短路、缺相等保护措施。治理效果：提高用电质量，减少电力线路的电压损失，改善设备运行条件，可保证设备在正常条件下工作，这就有利于安全生产。可节约电能，降低生产成本，减少企业的电费开支。例如：cosθ=0.5时的损耗是cosθ=1时的 4 倍。由于减少了电网无功功率的输入，降低系统的能耗，从而能提高企业用电设备的利用率，进一步充分发挥企业的设备潜力，给用电企业带来效益。可减少线路的功率损失及输送同容量有功的电流，提高电网输电效率。合理设计和选用电抗器，有效减小电容器投入时的合闸涌流，抑制谐波。当您遇到下述问题时，高压无功功率补偿装置能为您很好地解决：A. 电网电压出现时高时低的情况，影响用电设备的运行，B. 企业功率因数低，经常被供电部门罚款，需提高功率因数；C. 企业输电线路线损过大，需减少线损、节约输送电成本；D. 旧电容装置更新，需更换高压用民补偿设备；E. 变压器输电系统中感性负荷（如电机）比较多，需补偿设备；F. 功率因数低于 0.92以下需要集中补偿设备；G. 负载增加，而原有变压器容量有限；H. 负载增加，而原有输配电线路的线径无法满足要求。

发布：2022-02-23      浏览：1327
