在低压配电部分有变压器柜、进线柜、出线柜、其中有一个必不可少的柜体就是电容补偿柜。低压电容补偿柜的作用主要是：补偿无功功率，提高电能质量，加强设备利用率，降低损耗，同时提供配电运行数据给业主分析使用。那么问题来了，在常规的配电室中，低压补偿柜放在哪个位置补偿效果最好，损耗最低呢？

室内标准配电房的一角

在配电系统中常采用无功补偿柜提高系统回路功率因数，并降低系统视在电流有效值。但在配电室中，将无功补偿柜的电气位置安装于贯穿母排最前端(即靠近变压器侧)或安装于贯穿母排最末端(远离变压器侧)两种方式，这两种方式都比较常见。下面我们从这两种不同电气安装位置对于补偿柜贯穿母排的容量、使用环境及改善效果的差异，阐述无功补偿柜于配电室最佳的安装位置在哪里，从而可以更好地为客户提供最优化且经济的补偿方案。

一般无功补偿电容器柜的电气安装位置可大致可分为：

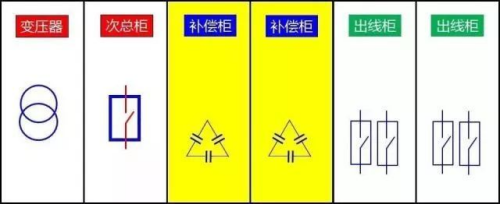

第一类：安装于贯穿母排最前端(靠近变压器)

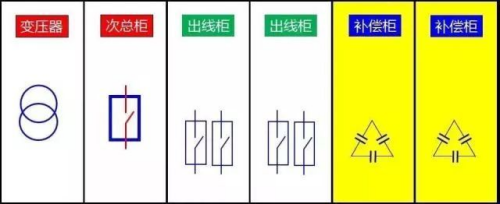

第二类：安装于贯穿母排最末端(远离变压器)

Ⅰ、贯穿母排的容量比较

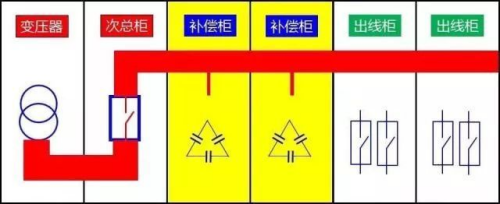

第一类: 安装于贯穿母排最前端(靠近变压器)

若补偿柜安装于贯穿母排最前端：由于所有负载电流将流经补偿柜内的贯穿母排,因此贯穿母排容量需同时考虑所有负载电流的载流量，故贯穿母排所须容量较大。

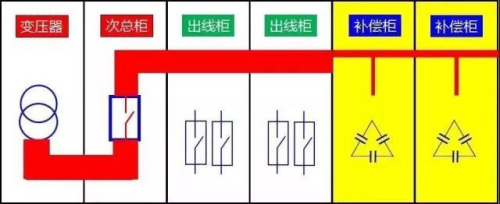

第二类：安装于贯穿母排最末端(远离变压器)

安装于贯穿母排最末端：由于补偿柜置于贯穿母排最末端，因此补偿柜内的贯穿母排仅需考虑补偿柜的运行电流(含裕量)，故贯穿母排相较于前者所需容量较小。

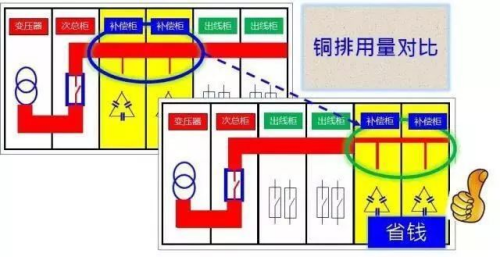

综合比较：

从设备投资角度，将补偿柜置置于贯穿母排最末端为最经济最省钱的安装位置。

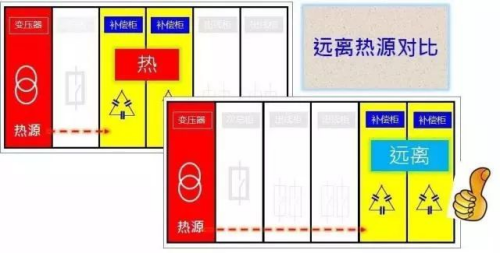

Ⅱ、使用环境比较

因补偿柜内的电容器较易受环境温度影响，因此，补偿柜安装位置应注意使用的环境温度，以延长电容器寿命。

第一类：安装于贯穿母排最前端(靠近变压器)

安装于贯穿母排最前端：由于补偿柜非常接近发热量最大的变压器，且补偿柜内的贯穿母排流经相对较大的电流，其将产生较高之温度，间接提高补偿柜内温度。

第二类：安装于贯穿母排最末端(远离变压器)

安装于贯穿母排最末端：因补偿柜置于贯穿母排最末端，相对离变压器较远且补偿柜内的贯穿母排仅流经补偿电流，故相较于前者于补偿柜内产生较低损耗及温度。

Ⅲ、改善效果比较

无论补偿柜置于最贯穿母排前端或最末端，其对系统的功率因数改善、降低系统视在电流及谐波治理的补偿效果皆相同；故无论将补偿柜安装于贯穿母排最前端或最末端，其不影响补偿柜的改善效果。

综合上述比较结果：

(1) 将补偿柜安装于贯穿母排最末端，母排所须容量最小且最经济；

(2) 补偿柜置于最末端对影响最小；

(3) 补偿柜无论安装于贯穿母排前端或末端的，改善效果一致。

因此：补偿柜安装于贯穿母排末端为最经济且最佳的配置方式，选择将补电容置于贯穿母排末端，可减少地球铜金属的用量并能为世界节能减排，更能为您的投资减少费用，一举多得。

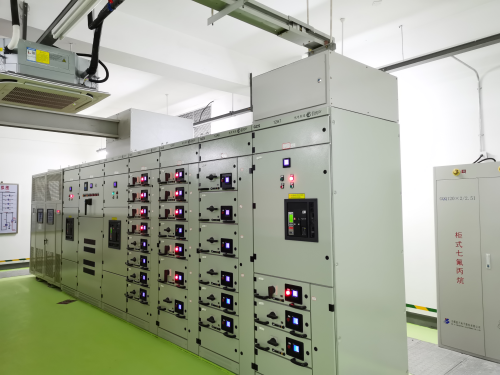

运行中的瀚尔爵电气HDA-SVC补偿柜
