Keep the power cleaner
让电能更清洁！
让电能更清洁！

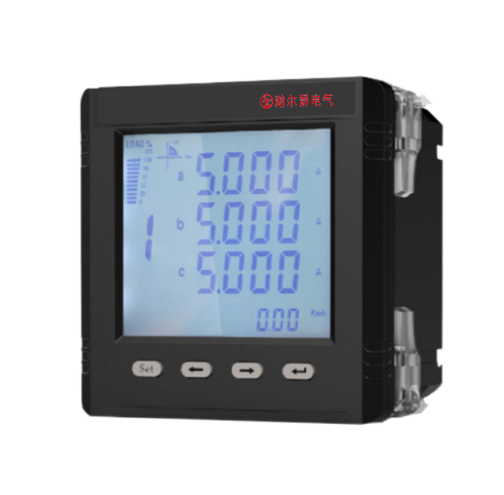

HDA系列多功能仪表是集电力参数测量、谐波测量、复费率电能计量、电力质量分析、事件记录、通讯功能于一体的系列仪表，可用于能源管理系统、电力监控系统、变电站自动化、智能建筑、开关柜等配电网系统。
HDA系列多功能仪表可测量三相交流电流、相线电压、有功功率、无功功率、功率因数和频率。通过RS485通讯传送测量值，支持高达31次谐波分析，提供清晰大字符液晶(LCD)显示。
| 精度等级 | 电压、电流0.2级,功率0.5级,电度1级 | 继电器输出 | 250Vac/5A,30Vac/5A |
| 整机功耗 | ＜2VA | 模拟量输出负载电阻 | 400欧姆 |
| 绝缘电阻 | ＞50M欧姆 | 快速脉冲群抗扰度 | 4级 |
| 工频耐压 | AC2KVmin-1mA输入-输出-电源 | 浪涌抗扰度 | 4级 |
| 输入范围 | 电流AC 0~5A，电压1.2倍连续，电流10倍1秒 | 静电抗扰度 | 4级 |
| 通讯规约 | RS485端口MODBUS协议 | 工作环境 | -40~70℃，5~95%无凝露 |
| 通讯速率 | 48009600bps | 存储环境 | -50~85℃，5~95%无凝露 |
| 通讯地址 | 1~247 | 安装方式 | 嵌入式屏装安装 |
| 开关量输入 | 外部提供电源 | 显示方式 | 液晶显示 |
| 规格型号 | 开孔尺寸 | 面板尺寸 |
| HDA990EY | 96*96 | 91*91 |
| HDA99FEY | 96*96 | 91*91 |
| HDA99HEY | 96*96 | 91*91 |
| HDA970EY | 72*72 | 68*68 |
| HDA97FEY | 72*72 | 68*68 |
| HDA97HEY | 72*72 | 68*68 |
*尺寸变化恕不通知，以实际交货产品为准；如需更详细技术资料，请致电HDAELEC.
