SVG+FC混合无功补偿有何优势?

来源:瀚尔爵

发布:2024-05-14    浏览:213次

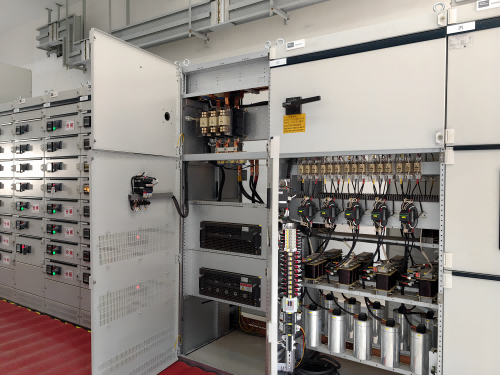

电网中的负载大部分属于感性负荷,常规的无功补偿元器件是:并联式电容器、电抗器、电容接触器、复合开关或者晶闸管。然而该方法已无法满足当下快速变化的负荷对无功功率的需求,每个电容器组的容量是固定的,不能进行连续的、可调的无功补偿。若仅采用单一的投切FC装置的方式进行无功补偿,极易造成无功欠补或过补。电容器的使用寿命与投切频率相关,频繁的开关操作使电容器的使用寿命大幅缩短。若采用晶闸管控制FC装置的投切,会产生较为严重的低次谐波,需增设额外的滤波器。

图片1(1)

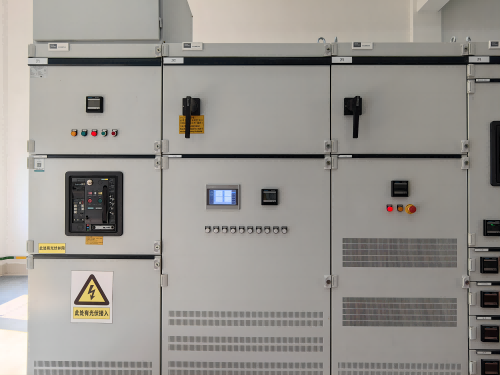

目前市场上最先进的无功补偿产品为SVG装置,SVG采用的是全控型电力电子器件,工作原理为:由外部CT检测系统的电流信息,然后经由控制芯片分析出当前的电流信息,如:PF、S、Q等;然后由控制器给出补偿的驱动信号,最后由电力电子逆变电路组成的逆变回路发出补偿电流,实现动态无功补偿的目的。SVG能很好的解决传统无功补偿存在的问题,但是单独使用SVG做无功补偿花费较高。

图片2(1)

因此,SVG+FC混合型无功补偿装置应运而生,其中SVG装置用于实现快速连续的无功功率调节,FC装置实现无功功率的大容量分级调节,两者协同工作,克服了FC装置不能连续无功补偿以及大容量SVG装置成本高的问题。SVG+并联电容补偿方案中,传统无功补偿起无功支撑作用,SVG模块用来实现补偿性能的提升。混合补偿功率因数控制器主要作用为检测控制系统,集成控制SVG及传统无功补偿的运行状态和监测无功补偿运行数据。

综上所述,无论从经济角度还是从性能角度考虑,SVG与并联电容混合的补偿方式都不失为一种性价比极高的无功补偿方案,堪称“最完美的电容补偿黄金组合”。
