电容补偿柜为什么选用熔断器提供短路保护而不是空气开关?

来源:瀚尔爵电气

发布:2023-03-15    浏览:706次

常规电力系统提供短路保护都是空气开关,又名空气断路器,是断路器的一种。是一种只要电路中电流超过额定电流就会自动断开的开关,是低压配电网络和电力拖动系统中非常重要的一种电器,集控制和多种保护功能于一身。日常供电过程中,短路保护一般都是使用空气开关,但是为什么电容柜不使用这种保护而是选用熔断器提供短路保护呢?

首先,阐述一下熔断器的工作原理:熔体与被保护的电路串联。正常时,熔体允许通过一定的电流;当电路发生短路或严重过载时,熔体中流过很大的故障电流,当电流产生的热量达到熔体的熔点时,熔体熔断,切断电路,从而达到保护目的。保护电容大部分都是采用熔断器来保护电容的,用断路器保护的很少,几乎没有。

其次,熔断器主要为短路保护应选用快速熔断器,微断路器(微断)与熔断器特性曲线不同,微断的分断能力太低(<=6000A),遇到事故响应时间没有熔断器快,当遇到高次谐波时,微断分断不了负荷电流会造成开关炸开损坏,因为故障电流过大,结果微断触点烧死了,断不了扩大故障范围,严重时发生短路引起全厂停电事故。所以电容柜不能用微断路器代替熔断器。

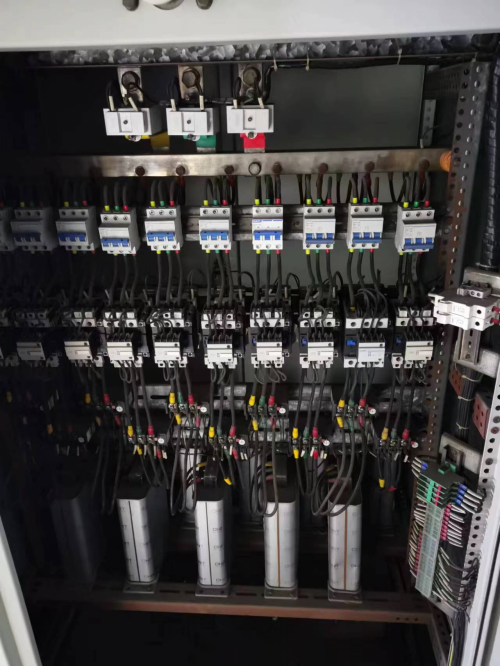

图片1Pic1.某配电房用空气开关代替了快速熔断器

那么,用熔断器保护电容时熔断器该如何选择呢?

熔体的额定电流不小于电容额定电流的1.43倍,不大于电容额定电流的1.55倍来选择,看看你的选择是否在这个区间。电容在切投的时候会产生一定的涌流,所以断路器、熔断器要选择大一点。补偿柜在投入/切除电容器运行时会产生很大的浪涌电流,造成空开触点熔融或误动作,所以应当选用合适的熔断器做保护,熔体额定电流的选择必须与所保护的电容器相配合,熔断特性不仅要满足安装地点短路容量的要求,而且还要满足电容器内部保护的要求,即能够保证熔断器在电容器爆破之前就熔断。

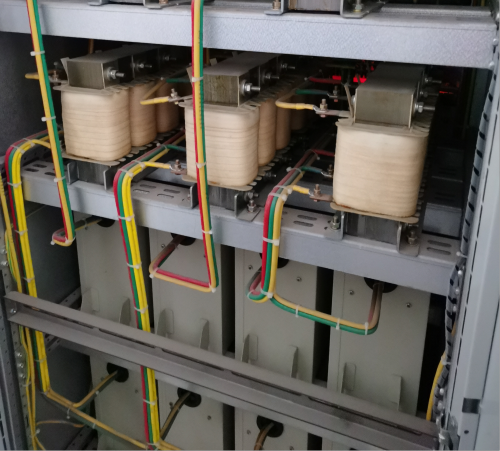

图片2Pic2.整齐排列的低压电容器和低压电抗器
