并联电容器(capacitor)的应用规范

来源:瀚尔爵电气

发布:2019-10-30    浏览:1310次

并联电容器补偿是目前被广泛采用的无功补偿方式之一,这种方式的优点也是显而易见:投资省,运行经济,结构简单,维护方便,容量可以任意选择,适应性强。很多朋友对并联电容器提高功率因数的原理、补偿容量和台数、接线方式等问题还存在疑问,本文就重点针对这几点给大家科普下。


我们知道,在电力系统中感应电动机约占全部负荷的50%以上,在电力系统的用户还存在着大量无功源如轧钢机、电弧炉、电气化铁道等,因此总电流I将之后电压一个角度,如果将并联电容器与负载并联,则电容器电流IC将抵消掉一部分电感电流IL使总电流减小,功率因数提高,这就是并联补偿的原理。

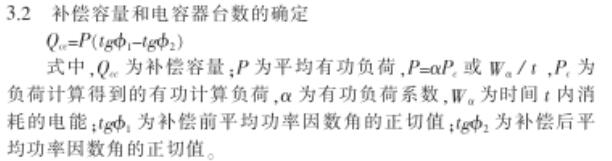

补偿容量和电容器台数的确定


并联电容器补偿无功不仅减小了网络的有功损耗 ,还提高了电网的传送能力和负荷侧的功率因数。在负荷侧安装并联电容器,不仅能改变网络中的无功分布,提高负荷侧的功率因数,还可以达到调压的目的。


并联电容器组的接线

并联电容器的接找一般可分为▲形和Y形,▲形不受三相电容器容抗不平衡的影响,可补偿不平衡负荷。但当电容器等发生短路事故时,短路电流大,可选用的继电保护方式少。采用Y形接线时,不仅设备故障时短路电流较小,继电保护构成也方便,而且设备布线清晰,但对3n次谐波没有通路,故广泛应用于6kV及以上并联电容器组。


WPS图片-修改尺寸

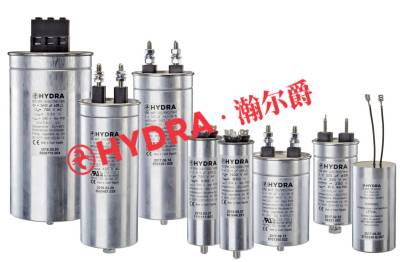

德国瀚尔爵(HYDRA)有超过100年生产电容器的经验,和近10亿个电容器生产和交付经验,产品出厂100%的电气测试,产品寿命可达15年,同时提供5年的产品质量保证。
