视在功率计算公式及有功功率、无功功率计算公式

什么是视在功率、有功功率、无功功率，三者之间有什么关系？我们举个例子，一杯装满啤酒的杯子，里面的满杯的啤酒加泡沫相当于是视在功率，啤酒相当于是有功功率，泡沫相当于是无功功率。比如满杯的啤酒，杯子容量一定的情况下，泡沫越少，喝到的啤酒越多，而在供电系统中，喝到的啤酒越多，意味着同样的电量，做的功越多。如果我们想喝到更多的啤酒，要提高电力系统功率因数，增加有功功率，从而提高电能利用率，这其实也是电容无功补偿的作用。有功功率： 又叫平均功率，交流电的瞬时功率不是一个恒定值，功率在一个周期内的平均值叫做有功功率，它是指在电路中电阻部分所消耗的功率，有功功率的符号用P表示，单位有瓦(W)、千瓦(kW)。有功功率与电压电流间的关系为：P=UICOSφ，COSφ是功率因素。在供电系统中，有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量的电功率。比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水；各种照明设备是将电能转换为光能，供人们生活和工作照明。 无功功率：在具有电感和电容的交流电路里，由于电感或电容的特性，造成电压和电流的相角不一致，这些元件在半周期的时间里把电源能量变成磁场（或电场）的能量存起来，在另半周期的时间里对已存的磁场（或电场）能量送还给电源，它们只是与电源进行能量交换，并没有真正消耗能量。比如说40瓦的日光灯。除了需要40瓦有功功率来发光之外，还需要80乏左右的无功功率镇流器的线圈建立交变磁场用，因为它并不对外做功，而被称为无功。总而言之，在交流电路中，电感或电容元件与电源之间只进行能量的交换，而不消耗能量，我们把这部分功率叫做无功功率，用字母Q表示，单位为乏(Var)、千乏(kVar)，无功功率与电压电流间的关系为：Q=UISINφ。 视在功率： 在具有电阻和电抗的电路内，把电压与电流的乘积叫做视在功率，以字母S表示，单位为伏安（VA）、千伏安（kVA），视在功率与电压、电流之间的关系为：S=UI，一般通常以视在功率表示变压器等设备的容量。视在功率与有功功率、无功功率可以用一个直角三角形来表示，两个直角边是有功功率和无功功率，斜边是视在功率。根据P=UICOSφ、Q=UISINφ和S=UI，COSφ=P/S，可知三种功率和功率因素是一个直角功率三角形的关系，视在功率S与有功功率P、无功功率Q的计算公式为：P+Q=S电网中的电力负荷如电动机、变压器等，属于既有电阻又有电感的电感性负载，电感性负载的电压和电流的相量间存在着一个相位差，通常用相位角的余弦COSφ来表示，COSφ称为功率因数，三相功率因数的计算公式为：功率因数是反映电力用户用电设备合理使用状况、电能利用程度和用电管理水平的一项重要指标，比如说能否使视在功率100KVA的变压器输出100KW的有功功率，主要取决于负载的功率因素，这时无功补偿就体现其价值和意义了，我们可以用电容器补偿无功功率，可以增加电网中有功功率的比例常数，提高功率因素可以减少供电设备的设计容量、减少投资、增加电网中有功功率的输送比例，降低线损等等，这都是直接决定和影响着供电企业的经济效应的。

发布：2023-06-28      浏览：1289

并联电容器和串联电容器的工作场景和计算方式

在实际电路使用过程中，多数情况下需要两个甚至多个电容器并联或串联。并联或串联以后，电容的容量会发生变化，下图详细为诸位介绍一下电容器串联或并联后，电容的容量会发生怎样的变化：1、电容器的串联。电容器串联，指的是：两只或两只以上的电容器，在电路中头尾相连。如上图所示，如果使用串联的方式，电容器的总容量会减少，甚至总容量比容量最小的电容器的容量还小。具体的计算公式如下：示例中的两个电容器串联，一个是1000PF，一个是100PF，串联后的电容的实际容量约为91PF，比其中最小的一个电容的容量还要小一些。当电容器串联时，容量小的电容器应尽量选用耐压大的，以接近或等于电路的电源电压为佳 ，因为当电容器串联在电路中时，容量小的电容器在电路中承担的电压比容量大的电容器承受的电压大得多。2、电容器并联。电容器的并联，指的是：两只或两只以上的电容器头与头相连、尾与尾相连。如上图所示，电容器并联后容量计算就容易了，电容器并联后总容量增大，总容量等于所有电容器容量之和。具体的计算公式如下：如上图我们的例子，计算后总容量为20UF。这里要注意，电容器并联后容量明显变大，但耐压以最小电容的耐压为准。如上图示例，三个电容的耐压就C1电容最小为6.3V，所以并联后的电容器两端的电压都不能超过6.3V，不然电容器有可能会损坏。

发布：2023-06-25      浏览：1229

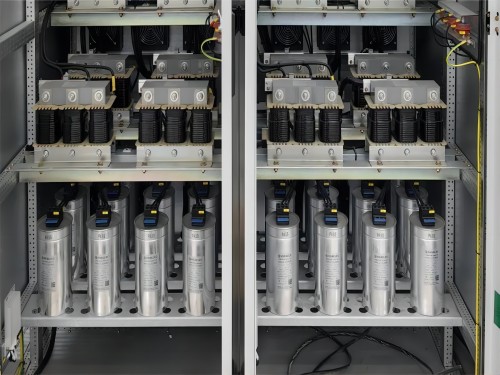

电容补偿柜中电抗器上的温控开关要不要接线？

现在电力工程中，温控开关广泛应用于家用电器、电机、医疗等设备中，作用是防止设备长时间处在高温中损害设备寿命，甚至烧坏设备。机械式温控开关有常开型、常闭型两种，有时候会混淆。可能一些电气设计师能区分开这两者的区别，但在专业叫法上可能有错误，下面我们一起了解下关于温控开关常开、常闭的区分。在温控开关行业中，常开型为：温控开关在正常工作状态下，触点是断开的，当温度超温时，触点闭合，电路通电；常闭型：温控开关在正常工作状态下，触点是闭合的，当温度超温时，触点断开，电路不通电。目前很多配电场合，电力安装师傅忘记把电抗器的温控端子进行接线，此现象可能会引发电抗器故障，严重时会发生过温后的燃烧现象。正确的接法是：将电抗器的温控端子串联下信号线之间，因此达到断开和闭合的功能。下面展示一下何为常闭型，何为常开型。常闭型：温度开关原始状态触点是闭合的，当感温超过额定温度时触点断开。常开型：温度开关原始状态触点是断开的，当感温超过额定温度时触点闭合。电容柜中电抗器的温控接点正常接线图电容柜中电抗器超温接点连接的示意图拿到产品如何判断是常开还是常闭呢？首先可从产品外观判断，温控开关外壳会印有产品型号及规格，B是代表常闭，K是代表常开。除了从外观上判断，也可用万用表检测，用万用表电阻档测量温控开关时，用两根表笔测量温控器的端子或引线，如果这时万用表显示导通，就表示这个温控器是常闭型的，反之为常开型。常闭型的一般都是直接安装在电机中进行温度控制，常开型的多用于控制风扇给设备降温，当然具体问题还要具体分析！

发布：2023-06-15      浏览：2593

10kV高压电容柜容易损坏吗？会不会影响功率因数不达标？

HDA-TBBZ系列高压电容补偿装置由隔离开关、真空接触器/可控硅开关、电容器、串联电抗器、放电线圈、互感器、避雷器以及控制装置和测量保护装置组成，成套装置结构可分为柜式和框架式。电容器和串联电抗器支路分为若干组分别用真空接触器/可控硅开关进行分组投切，用以补偿系统无功功率，提高功率因数。HDA-TBBZ系列高压无功补偿柜性能特点如下：1、采用全膜高压干式电力电容器，可靠性高、寿命长、损耗小、运行温升低；2、装置的实际电容与其额定电容之差不超过额定值的0～10%，装置的任何两线路端子之间电容的最大值与最小值之比不超过1.06；3、装置的绝缘水平：6kV 额定电压的成套装置，其主电路相间及相与地之间，工频耐受电压（方均根值）23kV，1min；10kV额定电压的成套装置其主电路相间以及相与地之间，工频耐受电压（方均根值）30kV，1min；成套装置辅助电路工频耐受电压（方均根值）2kV，1min；4、装置对电容器内部故障，除设有单台熔断器保护外，根据主接线型式不同，设有不同的继电保护。电容器组的保护可选用开口三角电压保护、中性点不平衡电流保护，或电压差动保护；5、装置允许在工频1.1倍额定电压下长期运行；6、装置允许在由于过电压和高次谐波造成的有效值1.3倍额定电流的稳态过电流下连续运行；7、电容器外置放电装置，可使设备断电后，5S内将电容器残压降至50V以下；8、选配电抗率为1％-13％的串联电抗器，以限制合闸涌流、消除特定次谐波。综上述所：正常情况下，高压电容柜内元器件配置合理，高压电容补偿柜可提高功率因素0.9以上，改善供电局罚款。具有介质损耗小、运行温度低、可靠性高、体积小、重量轻、容量大、使用寿命长等特点。

发布：2023-06-08      浏览：1206

欧洲电力电容器外置放电装置什么样子？

进口电容器一般都是外置的放电电阻，例如：德国、西班牙、法国的一些欧洲原产的进口电容器厂家。当电容器组与电网断开后，由于极板上仍然存在电荷，两端会存在一定的残余电压。另外，由于电容器极间绝缘电阻很高，自行放电的速度很慢，残余电压要延续较长的时间，为了尽快消除电容器极板上的电荷，对电容器组要加装与之并联的放电装置，使其停电后能自动放电。电力电容器配置的外置放电电阻电容器是储能元件，当停电时，电容器内部的极板上还会存储有电荷，在低压系统中，会用电容指示灯来放电的，这个灯泡在亮的过程当中，就说明放电回路是正常的，如果运行的电容器对应的指示灯不亮了，应该尽快更换，防止放电回路出现故障，影响正常使用。不论电容器额定电压是多少，在电容器从点网上断开30s后，其端电压应不超过75V。一方面能防止电容器带电荷再次合闸，触及有剩余电荷的电容器而发生危险。刚从电网断开的电容器，即使电容器已经自动放电，还必须用绝缘的接地金属杆，短接电容器的出现端，进行逐只放电。低压无功补偿柜是用于补偿感性负荷所需要的无功功率的装置，该装置对于提高系统的功率因数，改善电能质量，延长电力设备使用寿命，降低电网传输损耗，抑制电压波动具有重要作用。提高了系统的功率因数，降低了线路中的无功电流，充分响应了国家环保节能的号召;同时帮助用户解决了因为力调电费而产生用电罚款的担忧。低压无功补偿柜（装置）低压无功补偿柜的产品优势特点有如下几点：1、控制器采用瞬时无功算法，响应速度10ms，可以手动/自动控制；2、自动控制具有循环投切、编码投切、顺序投切等投切方式；3、实时监测系统的电压、电流、功率因数、补偿状态等参数；4、实时跟踪负荷变化，动态周期为(10~20ms)，无需放电即可再投；5、具有完善的过压、欠压、过流、短路、缺相、误动、声光报警等保护措施；6、可避免电容谐振，TSC可分流20%~35%，TSF可滤除60%~80%左右的特征次谐波电流；7、对相间负荷具有分相补偿、去除谐波功能；也可对三相不平衡负荷平衡三相有功；8、装置美观，技术成熟，性能稳定，适用于大部分工业场合。

发布：2023-05-30      浏览：1097

分布式光伏并网导致功率因数不达标的三种解决方案

分布式光伏并网是指在用电户企业(居民)的建筑物进行光伏组件的安装，运行方式以⽤户侧自发自用、余电上网，且有配电系统平衡调节为特征的光伏发电设施。并网电压等级通常为0.4/10kv，分布式光伏发电遵循因地制宜、清洁高效、分散布局、就近利⽤的原则，充分利用当地太阳能资源，替代和减少化石能源消费。在碳达峰、碳中和的⼤趋势下，光伏发电正逐渐替代传统能源，成为我国能源主题之一。但是，随着并网时间的推移，越来越多的分布式光伏并网用户出现了如下的情况:A、无功功率不稳定，电容器频繁投切;B、功率因数不达标，忽高忽低、频繁闪烁;C、电压、电流谐波异常，导致保护异常启用;D、出现高额的力调电费。(大多数企业表示：在光伏并网后才产生力调电费的)1.原因分析：多数光伏企业认为出现这个情况多数为补偿容量不够、补偿不及时导致，从而增强补偿容量或者增加补偿装置，结果显而易见，仍没有解决功率因数的问题（不对症下药是没有结果的）。1.1.功率因数不达标分析首先，我们先要了解：供电局考核功率因数时，是结合正向有功、正反向无功来计算的，比如说:该系统月正向有功为P，正向无功为Q1，反向无功为Q2，即正反向无功和Q1+Q2。则：Cosφ=P/S=P/(√(P2+(Q正+Q反)²)(功率因数计算式)供电局在计算功率因数时，是不计量反向有功(光伏发电)结合上述的计算公式，就能发现如下问题:第一：无功功率固定时，光伏发电量增加，用户正向有功减小，Cosφ减小、不达标；第二：光伏发电量固定时，无功功率增加，Cosφ减小，不达标!(这⾥的无功功率是包含正向无功功率和反向无功功率)显⽽易见，解决分布式光伏的无功补偿问题需要针对性的做出分析!1.2.电容柜无法正常工作分析分布式光伏在并网后导致系统中原有无功补偿柜无法正常工作(无论并网点在负载端处、还是进线柜处，都无法正常补偿）。此处需要深⼊了解无功补偿控制器的工作原理，市场上大多数的无功补偿控制器是通过采集电压电流信号的数值和方向，从而得出功率因数的大小，进行投切补偿，但是当分布式光伏并网后，就会导致系统中存在流向不同的电流（电流相位角)，从而导致无功补偿控制器无法取样，无法有效补偿；时而过补、时而欠补，导致系统功率因数低，出现力调电费（罚款）！2.解决方法解决这个问题不一定需要增加补偿容量和补偿设备，多数情况是属于无功补偿控制器的工作机能单一，不具备在第四象限下工作的能力，又或者是用电客户的补偿系统不细致，存在无功功率漏补等现象，都会导致功率因数过低!分布式光伏并网运行3大阶段：★光伏发电量>用户用电。余电上网，系统电流方向由负载流向变压器，存在“反向电流”，此时电容器全部切除，功率因数不达标；★光伏发电量=用户用电。系统平衡，此时功率因数偏高或者偏低，取决于电容柜中的电容器配置；★光伏发电量<用户用电。索取市电，此时功率因数的效果也取决于电容柜的电容器配置；结合上述三个阶段，我们发现从市电消耗的有功电量减小了，无功电量(系统负荷没有变化)没有变化，从而供电局考核的功率因数不达标，出现力调了!方案一：更换瀚尔爵电气四象限无功补偿控制器四象限无功补偿控制器根据四象限无功原理(如下图所示),通过测量双向的有功和无功数据，可以计算出四个象限的有功、无功功率，实时得出负载在光伏发电充足时，或光伏发电功率不足负载，需要从电网侧吸收功率时的功率因数，准确的投切电容器组。四象限无功补偿控制具有双向电流监测机制，针对性解决双向电流系统，结合精确容量补偿，确保补偿可达0.95。但是更换四象限控制器需要加装另外两相CT,且四象限无功补偿控制器价格较高，控制器安装位置的规格可能不配套，需要另行改造，因此成本较高。方案二：一次线路改造对企业配电房的光伏接入柜电缆进行改接，将光伏接入电缆接入点移至企业变压器低压侧断路器下进线侧，无功补偿装置控制器采样点位置不变。改造后，采样点的采样数据=电网侧输入功率S1+光伏发电量S3-厂房用电负荷S2。一次性线路改造的示意图将光伏接入点直接接入企业变压器低压侧，该方法可以从本质上解决功率因数降低的问题。但是改造需要企业停电，并且需要施工队伍进行配合，在基建期间可以实行，且成本较低。方案三：在光伏接入侧加装采样CT本方案与方案二类似，通过改造二次回路，将电网侧输入功率与光伏输入功率的采样信号并联后接入无功补偿控制器；改造后，接入无功补偿控制器的信号等同于方案二，光伏发电接入侧的功率信号与电网侧输入功率信号同时接入无功补偿装置控制器中，提高无功补偿控制器运行的灵活性。本方案改造不需要停电，较为方便。原无功补偿控制器采样点所采样的电流数据采自于流经开关本体保护用CT的电流，由于保护用CT是根据三相短路的最大短路电流计算CT变比的，所以变比较大。无功补偿装置在安装时直接采用的是开关保护用CT所采样的数据，由于该企业正常运行下负荷电流较小，约为100A,所以经过CT测量后，二次电流很小，会影响精度。加装合适变比的CT,以最大负荷电流乘以1.2～1.3的可靠系数作为CT一次电流来选择CT,但是要重新设定无功补偿控制器的参数，这样可提高控制器采样的精度。在光伏接入侧加装采样CT的线路示意图存在此类问题的分布式光伏系统如何进行改造方案的选择：若项目在基建时期，或具备进行一次高压线路改造的条件，可选择方案二；对于容量大，负载用电情况复杂的分布式光伏系统，可选择方案一；对于不具备一次高压线路停电改造条件的项目，可选用方案三。另外，说到光伏都会提到储能，PCS（储能变流器，英译：Power Conversion System）可控制蓄电池的充电和放电过程，进行交直流的变换，在无电网情况下可以直接为交流负荷供电。PCS 由 DC/AC 双向变流器、控制单元等构成。PCS 控制器通过通讯接收后台控制指令，根据功率指令的符号及大小控制变流器对电池进行充电或放电，实现对电网有功功率及无功功率的调节。 PCS 控制器通过 CAN 接口与 BMS 通讯，获取电池组状态信息，可实现对电池的保护性充放电，确保电池运行安全。光伏行业目前使用量较大的PCS产品

发布：2023-05-19      浏览：6591

储能PCS和不间断电源UPS的定义和区别？

储能系统pcs指储能变流器，又称双向储能逆变器，英文名PCS(Power Conversion System)，应用于并网储能和微网储能等交流耦合储能系统中，连接蓄电池组和电网(或负荷)之间，是实现电能双向转换的装置。既可把蓄电池的直流电逆变成交流电，输送给电网或者给交流负荷使用也可把电网的交流电整流为直流电，给蓄电池充电。UPS即不间断电源(Uninterruptible Power Supply)，是一种含有储能装置的不间断电源。主要用于给部分对电源稳定性要求较高的设备，提供不间断的电源。当市电输入正常时,UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断(事故停电)时,UPS 立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电,使负载维持正常工作并保护负载软、硬件不受损坏。UPS 设备通常对电压过高或电压过低都能提供保护。那么，PSC和UPS有何不同？1、PCS指过程控制系统，UPS指不间断电源。2、PCS以保证生产过程的参量为被控制量使之接近给定值或保持在给定范围内的自动控制系统。UPS主要用于给部分对电源稳定性要求较高的设备，提供不间断的电源。

发布：2023-05-15      浏览：4892

何为力率电费？

力率电费是指电力用户感性负载无功消耗量过大，造成功率因数低于国家标准，从而按电费额的百分比追收的电费。力率电费执行标准：160kw（kva）以上执行0.90；100~160kw（kva）执行0.85；100kw（kva）以上执行峰谷平。标准分法是:(电表都是这样设置的,这也是国家标准分法)峰段是7：00~ 11：00 和19：00~ 23：00谷段是晚上23：00~第二天7：00别的都是平段!(11：00-- 19:00)由于时差原因,个别地区有可能性提前或推迟一个小时.享受优惠单位为：学校（教育局所属）、幼儿园、高校、部队（团级以上单位）、社会福利机构。功率因数调整电费=（当月基本电费+当月有功电费）×功率因数调整电费比例。以0.80为标准值的功率因数调整电费以0.85为标准值的功率因数调整电费以0.90为标准值的功率因数调整电费表假设一个企业一年用电120万度，该企业无功补偿功率因数为0.84，工业用电按照0.8元/度计算，每个月的电费为80000元，按照供电公司力调电费的收取标准，功率因数0.84，力调系数为3%，每个月的力调电费为：80000*3%=2400元，一年的无功罚款 ：2400*12=28800元。假设一个企业一年用电120万度，该企业无功补偿功率因数为0.95及以上，工业用电按照0.8元/度计算，每个月的电费为80000元，按照供电公司力调电费的收取标准，功率因数0.95，力调系数为0.75%，每个月的力调电费为：80000*0.75%=600元，一年的无功奖励 ：600*12=7200元。

发布：2023-05-08      浏览：3009

谐波保护器究竟是做什么用的？

直入正题，谐波是指通过傅立叶级数分解获得的复杂非正弦AC量的每个分量，其大于基频的整数倍。它通常被称为高次谐波，而基波是指其频率和功率频率，（50HZ）相同的组件。高次谐波干扰是影响当前电力系统电能质量的主要危害，迫切需要采取对策。我们知道谐波及其产生的危险是由过电压或过电流引起的，会造成一些损坏。然而解决谐波非常简单，我们只需要使谐波保护器吸收谐波源产生的谐波电流。谐波吸收谐波的原理，简单来说，您可以将谐波保护器视为电容串电抗。由于阻抗非常低，电流将在这里流动，这实际上是阻抗分流，系统的谐波电流基本解决了。谐波保护器通常位于精密设备的前端，可抵抗浪涌冲击并吸收2-65次的谐波。它可以保护设备免受谐波控制。高端产品如：照明控制系统、计算机、电视、电机调速设备、不间断电源、数控机床、整流器、精密仪器、电子控制机构等，这些非线性产生的所有谐波电气设备，可能会导致配电系统本身或连接到系统设备故障。谐波保护器可以消除发生源中的谐波，并自动消除高次谐波和电气设备产生的高频噪声，脉冲尖峰和浪涌的干扰。其可以净化电源，保护电气设备和功率因数补偿设备，防止保护装置的误跳闸，从而保护电气设备的安全高效运行。接下来，我们了解谐波保护器的工作原理，从专业学术角度去除谐波。电容补偿器的原理加上电感抑制谐波，电感和电容保持一定的比例，以滤除不同频率的谐波。加入电容器形成串联振荡电路，其在谐振频率处呈现非常低的阻抗（理论上为0）。如果串联谐振频率与电网的特征谐波频率一致，则如果仅吸收少量谐波，则它成为纯滤波环路。失谐滤波器环路的主要目的是防止谐波放大，滤波效果不大。环路传输的环路谐振频率通常低于电网的最低谐波频率，设定为基频的3.8-4.2倍。工程计算公式为：电抗器电抗XL =电容器电容电抗百分比XC（X％），或：反应堆功率QL =电容器基本容量百分比QC（X％）。电抗器电抗或电容一般为电容器容量或容量的6-7％，当选择x = 6％时，共振数为vr = 4.08。失谐滤波器电路仅吸收5次或更多次的少量谐波，并且由谐波源产生的大部分谐波流入电网，并且电容器容量根据预期的功率因数值确定。纯滤波器环路的主要目的是吸收谐波，同时补偿基波无功功率。在串联谐振状态下，滤波器环路的组合阻抗XS接近于零，因此可以为相关谐波形成“短路”。 在谐振频率以下，滤波器环路是电容性的，因此可以输出容性基波无功功率以补偿感应无功功率。 滤波器环路在谐振频率以上是电感性的。由于滤波器环路在谐振点以下是电容性的，因此它形成并联谐振环路，其电网电感低于其特征频率。如果在此频率范围内没有特征谐波，则并联谐振不会对电网造成损害。由于滤波器环路的主要任务是吸收电网的谐波，因此调节基波无功功率的灵活性受到限制，只能切换环路。输入顺序从低到高，并执行切割顺序，从高到低。对于大容量的补偿滤波器装置，可以采用纯滤波器环路和失谐滤波器环路的组合，即固定操作纯滤波器环路以补偿基本负载，并使用失谐滤波器环路作为调整操作 。

发布：2023-05-03      浏览：1213

外熔丝与内熔丝保护的高压干式电容器原理

外熔丝也叫喷逐式熔断器，一般为BR 系列的高压电容器保护专用熔断器，其额定电流一般选取高压电容器额定电流的1.45~1.55 倍，其熔断一般是靠高压电容器的工频电流长时间作用而熔断。其开断能力与其安装角度、弹簧的性能有密切的关系，使用中应该多加注意，在与高压电容器的联接上需可靠接触，否则会造成高压电容器接线端子发热而出现渗漏。 内熔丝装在高压电容器的内部，与元件一一对应，当某一元件击穿时，其对应的内熔丝在很短时间（0.2ms 左右）内熔断，其能量来源于与其并联元件的储能放电。这一点与外熔丝的熔断基理不同。与外熔丝相比，当某一元件损坏时，与其并联的其它元件仍可工作，其将引起总电容量减小；不带内熔丝时，某一元件损坏时，将损坏一个串联段，表现为单台单元高压电容器的电容量增大。 运转中的高压干式电容器10kV 装置中当每串段的高压并联电容器台数不超过3 台时，35kV 装置中当每串段的高压并联电容器台数不超过1 台时，推荐选用带有内熔丝的电容器单元，电容器单元不需要再装设外熔断器。10kV 装置中当每串段的高压并联电容器台数超过3 台，35kV 装置中当每串段的高压并联电容器台数超过1 台时，推荐选用不带有内熔丝的高压电容器单元，高压电容器单元需要装设外熔断器。在国内市场，同时使用内熔丝和外熔断器的现象比较普遍。理论上同时使用内熔丝和外熔丝是不科学的，因为内熔丝动作时，电力电容器的电流会减少，无法满足外熔丝对电流增大的要求，从而不能保护电容器。因此，应尽量避免内熔丝与外熔丝混用。瀚尔爵电气高压干式电容整柜

发布：2023-03-25      浏览：1705
