当前，光伏发电正迅猛发展，带来了更加多元化和清洁化的电力来源，但是同时也给电力系统带来了无功功率不达标、电压波动等许多新问题。光照强度、温度变化等通过影响电池板发电量而引起电网电压波动；光伏电站的容量逐渐增大，会影响到电网运行的稳定性，大型光伏电站必须具备一定的低电压穿越能力。随着清洁能源的快速发展，光伏电站作为绿色能源的代表，越来越多地出现在我们的生活中。然而，光伏电站的稳定运行和高效发电离不开一种名为SVG的无功补偿装置的智能设备。

一、什么是SVG无功补偿装置？

SVG（Static Var Generator）是一种用于无功功率补偿和电压调节的设备。它通过控制电流的相位和幅值，可以实现对电网的无功功率进行调节，从而提高电网的稳定性和可靠性。其主要工作原理是使用电力电子技术快速、准确地提供无功功率，以改善电能质量。SVG通过电力电子转换器（如IGBT）来控制连接在AC侧的电抗器，根据负载的实时无功需求，实时调节电抗器的无功输出，以此达到补偿系统无功功率的目的。SVG可以根据电网无功负载的变化快速响应，几乎是实时地进行无功功率补偿。

HDA-HSVG逻辑原理及接线示意图

二、光伏电站为何要引入SVG？

国家电力部门规定：凡是安装有低压变压器及大型用电设备旁边都应该配备无功补偿装置，特别是功率因数较低的工矿、企业、居民区必须安装。例如：大型异步电机、变压器、电焊机、冲床、车床群、空压机、压力机、吊车、冶炼、轧钢、轧铝、大型交换机、电灌设备、电气机车等尤其需要。居民区除白炽灯照明外，空调、冷冻机等也都是无功功率不可忽视的耗用对象。比如：农村用电状况比较恶劣，多数地区供电不足，电压波动很大，功率因数尤其低，加装补偿设备是改善供电状况、提高电能利用率的有效措施。光伏电站使用太阳能电池板将太阳能转化为电能。当这些电站与电网连接时，它们会产生一些电力质量问题，其中之一就是无功功率的问题。

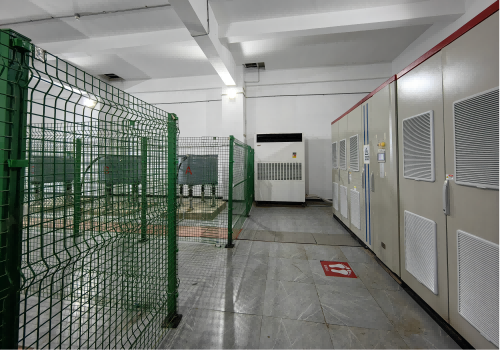

HDA-HSVG在石化项目上的使用场景

三、SVG在光伏电站中有何作用?

1、电网稳定性：无功功率对于电网的稳定运行至关重要。在电网中，有功功率和无功功率共同作用，以维持电压和频率的稳定。无功功率可以看作是电网的“支撑力”，用于维持电压水平。

2、电压调节：光伏电站在某些情况下可能会引起电网电压的波动。通过提供无功补偿，可以帮助稳定电网电压，防止因光伏电站接入造成的电压不稳定问题。

3、增加输电能力：无功功率补偿可以有效地减少电网损耗，提高输电线路的利用率，从而增加电网的输电能力。

4、减少损耗：通过优化电网的功率因数，可以降低电网的传输损耗。无功补偿可以改善功率因数，从而减少电网损耗。

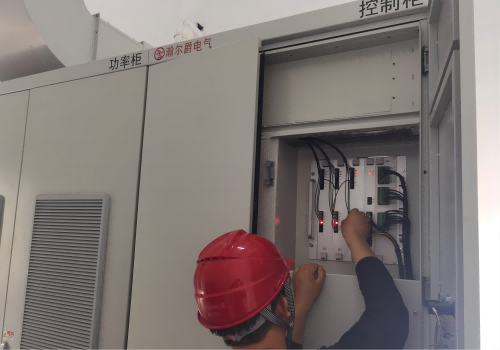

HDA-HSVG在航空项目上的调试场景

四、HDA-HSVG在光伏电站中有何作用?‍‍‍

1、响应快：根据第三方评估报告约4毫秒左右的响应时间。

2、可并机扩展容量：采用高速石英光线，可实现多台整机并联主从运行。

3、外形结构紧凑：安装与维护简单，工作量小。高强度、高性能绝缘模具件一次成型，在满足爬电距离与电气间隙的基础上，做到最大程度压缩体积，为客户节省大量空间。采用双链接级联共单元结构，大幅度降低功率单元总体体积。

4、低载波设计，运行效率高：在保证电流质量的基础上，大幅度降低损耗，可滤波，可平衡补偿。有母线电压，系统电流，负荷电流，SVG的补偿电流，丰富通信接口，RS485、CAN、以太网、GPRS。支持电力系统常用通信协议，Modbus-RTU、Profibus、CDT91、IEC104等，可实现上级AVC控制。

5、互联网+技术：通过接口可以和互联网连在一起。高速光纤通信连接（AVAGO光纤座+高速石英光纤）。可实现多台整机并联主从运行，便于达到应用业主无功补偿扩容的需求，真正解决客户的后顾之忧。

6、彩色屏中英文HMI：有中英文两种语言显示，采用最新的人机界面及先进的人机交互技巧，实现设备启停等操作的自由控制。

7、级联载波移相技术，提高输送波形质量：随着级联单元数增多，电压台阶数回增大，波形与正弦波的拟合度越高，波形质量会越好。

8、模块化设计，单元通用：所有的功率单元的电器，结构，软件完全相同，安装与维护简单，工作量小。

9、开机自检功能，提高电站一次并网率：光伏电站并网一般需要业主在电力公司的监督下进行，并网调试过程越短越能够体现出产品的稳定性和对现场的适应性，HDA-HSVG特有的开机自检功能大幅度降低了调试难度，提高了整机调试进度。

综上所述：SVG作为一种高效的无功补偿技术，是提高光伏电站并网性能、降低系统损耗、提升电能质量的关键工具。随着光伏产业的不断成熟和电网要求的不断提高，SVG的应用将越发广泛，对于推动光伏电站特别是大规模光伏电站的发展意义重大。对于电力系统的运营商和光伏电站的投资者来说，了解并正确应用SVG技术，将有助于提升光伏项目的经济和技术效益，实现绿色能源的高效利用。
