高压并联电容器成套装置，又称高压电容补偿柜。比较常见的是10kV高压电容补偿柜，适用于石化、冶金、钢铁、机械、水泥、交通、化工等行业6kV、10kV电力系统，在配电线路中作系统无功功率的自动补偿装置。装置根据6kV、10kV母线电压的高低、无功功率的需求状况，通过无功功率控制器进行自动跟踪投切电容器组，使电压、无功保持在设定范围之内。以保证电网无功功率供需基本平衡，稳定网络电压和线路功率因数，以减少配电系统和变压器的损耗，提高电网供电质量。广泛应用于电弧炉、远距离电力传输轧机或提升、电力机车供电、城市二级变电站、风力发电等行业的集中或就地补偿。

在设备出厂前，新柜需要将电容器断开，在不通电的情况下测量主回路相间通断，以及对“N”通断；手动投切检查一切正常后再将电容接上。注意：无涌流投切器及动补调节器如果不接N线，会使其直接损坏或者炸掉。高压电容柜的运行有一定的要求，部分人可能不太清楚产品的运行要求，以致于高压电容柜产品在运行时出现故障，甚至出现损坏的状况，因此，了解运行要求，能避免设备的损坏且能保证设备稳定的运行。

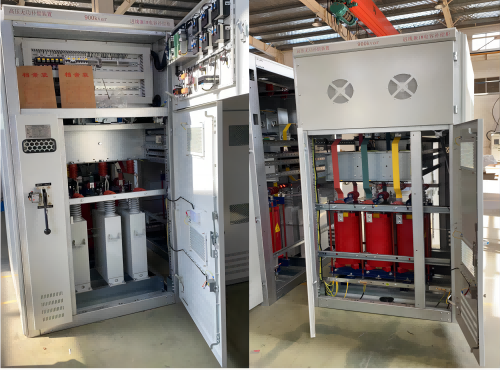

测试中的HDA-TBBZ系列高压电容补偿柜

接下来，分析一下高压并联电容器成套装置调试时的10大注意事项：

Q1：主回路上电，控制器无显示：

A1：1、电源是否引入到控制器；2、控制器损坏。

1、用万用表检查确认是否在主线(一次线)上有电压，本步骤必须带电操作，具体操作时需要特别小心和按规范操作;

2、检查取电压用保护熔丝是否接上及是否损坏，在非带电状态下检查并接牢固;

3、控制器取电压接线端子是否接及是否接紧，在非带电状态下检查并接牢固;

4、确认控制器是否有问题，有问题立即更换。

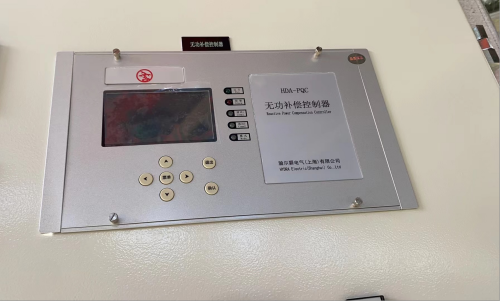

HDA-TBBZ系列高压电容补偿柜上的控制器

Q2:配电房进线柜电流指示表和控制器显示电流值相差较大：

A2：电流变比设错或CT线没接好及进线柜电流指示表是否已坏。

1、检查主线上的CT变比是否和控制器上设置的一致，若不一致需要重新设置为一样;

2、检查主线上的CT引线是否和控制器的端子接牢固，并确认电流信号传输到控制器，否则检查线路。

Q3、与电容器连接的回路导线有发热严重或烧焦现象：

A3：接线端未接紧或过流。

1、用合适档位电流钳卡该路电容投上时的工作电流，是否与额定电流悬殊很大，在电压正常时，如果电流悬殊很大，有可能是电容器损坏或者是现场谐波很严重，需要借助电能质量分析仪测试后确认。

2、该电容支路的相关接头是否接紧或者压紧，需要在不带电状态下检查，必需要对接线头进行工艺处理。

3、检查导线在设计时是否按标准来设计，一般铜线按每平方mm通5A电流来选。

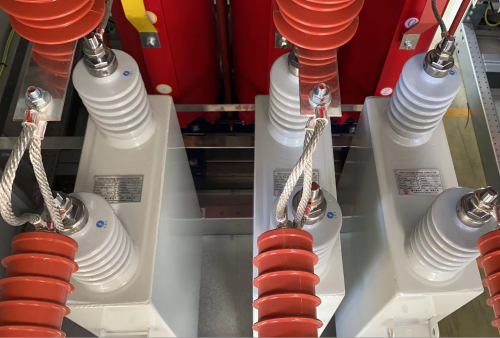

高压电容补偿柜中的HDA-HC系列电容器

Q4、电抗器噪音很大：

A4：1、谐波超标；2、机柜强度不够；3、电抗器质量问题。

1、用合适档位电流钳卡该路电容投上时的工作电流，是否与额定电流悬殊很大，在电压正常时，如果电流悬殊很大，电抗器噪音很大有可能是电流大或者是现场谐波很严重引起，需要借助电能质量分析仪测试后确认。

2、如果在正常工作电流下，电抗器噪音很大，可以确定是电抗器本身的问题或者是与电容柜发生谐振。

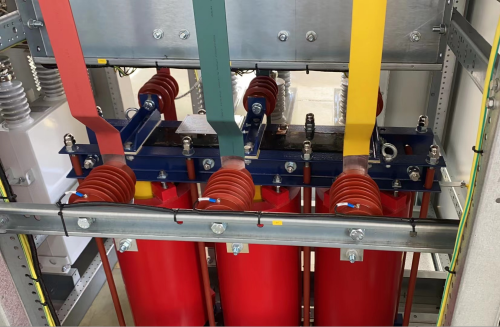

高压电容补偿柜中的HDA-HR系列电抗器

Q5、电容器鼓包或者有“冒油”现象：

A5：谐波超标引起过流或电容器质量不好。

1、发现该现象后应立即将该组电容器切掉，并更换新电容，在未确定损坏原因前不能再投电容，以免再次损坏。

2、用电能质量分析仪测试现场谐波情况，如果谐波超标，需要对现场谐波进行处理，如果谐波不严重，可确认是电容器的问题，还是属于正常损坏。

Q6、控制器功率因数显示异常：

A6：1、电压或电流线相序接反；2、控制器损坏。

1、未按接线图将A、B、C相CT线(电流线)、电压线接入对应控制器端子，按接线图检查接线并仔细检查主线回路的相序。

2、控制器本身问题，如果确认是控制器的问题，协调给用户更换一台。

Q7、功率因素很低，控制器仍不投入：

A7：1、负载无功量小未达投入门限;2、电流变比设错;3、报警保护。

1、现场无功量太小，没达到投入门限，属于正常情况，仅需给客户解释即可。

2、电流变比不对，核对实际CT变比，重新设置为正确变比即可。

3、取样参数报警，对回路保护，故不投入。

Q8、无涌流投切器上有控制信号但不动作：

A8：1、控制信号极性接反;2、主回路没上电;3、缺相保护，熔丝烧断;4、“N”线未接好。

1、控制信号极性是否接反，仔细检查，并按正确极性将控制信号线接好。

2、主回路没闭合，检查无误后给主回路上电。

3、某相无电压(缺相)，用万用表测试，确认是缺相后，停电检查。

4、"N"线没接或没接牢，将线路检查后接好"N"线。

Q9、补偿柜上电后，控制器显示超前：

A9：电压或电流线相序接反。

Q10、投切后，指示灯一直亮，电容切不下来:

A10:动补调节器可控硅击穿或控制器损坏。

检验完毕的HDA-TBBZ系列高压电容补偿柜
