在常规供电系统中，为了保证电路的平稳运行，需要将滤波剔除，增加电网的抗冲击能力，减少不必要的谐振，在设计电路时时常采用电抗器来阻止这些危害。那么为什么需要滤波电抗器呢？

滤波电抗器的原理是：

1、电抗器的作用就是在出线断路器处串联电抗器，增大短路阻抗，达到限制短路电流的目的；

2、电路系统中，当一个导体通电时，在其周围一定空间范围内产生磁场，是该载流的电导体具有感性而做成的大阻抗器件。在短路时起到降压作用，维持母线电压正常，保证故障线路上的电气设备正常运行。

常规的电力系统中，电抗器分为串联电抗器、并联电抗器两种。

1、串联电抗器的作用：用于限制短路电流，也有在滤波器中与电容器串联或者并联用来限制电网中的高次谐波。

制作中的HDA-HR高压电抗器内部结构

2、并联电抗器的作用：由于内部通过的是交流，所以并联电抗器的作用是补偿系统的容抗。通常与晶闸管串联，可连续调节电抗器电流。也可以根据需要对并联电抗器的数量来调整运行电压，超高压并联电抗器还能改善电力系统无功功率有关运行状况等多重功能。

*直流电抗器的作用：保证整流电流的持续性，降低电流脉冲；

*输入电抗器的所用：减少因电网波动而引起的电流冲击现象；

*输入电抗器的作用：抑制输出谐波电流，提升输出高频抗阻。

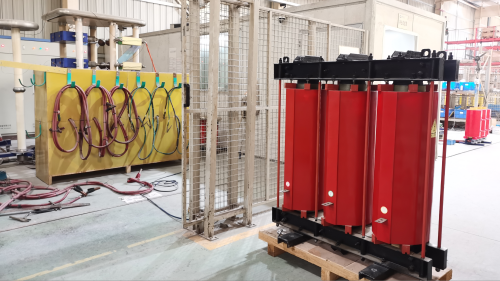

待检测的高压HDA-HR 10KV电抗器现场

另外，电抗一般分为感抗和容抗，以前是感抗器和容抗器统称为电抗器，而现在的电容器就是容抗器，而电抗器就是电感器。由于电抗器的特殊保护作用，在电路中经常采用电抗器、电容器的不同组合电路形式，达到保护系统的目的。目前HDA-HR高压10KV电抗器已经通过国家权威部门的检测，顺利通过CAL、CMA、MRA、CNAS和中国认可国际互认检测测试，容量达到4800kVAR之高。

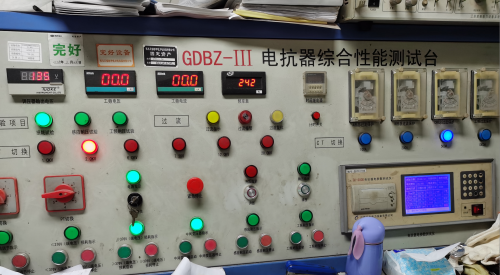

HDA-HR高压电抗器现场检测的试验台

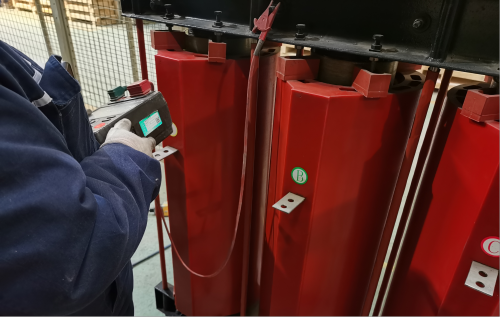

HDA-HR高压电抗器现场检测中的测量工序

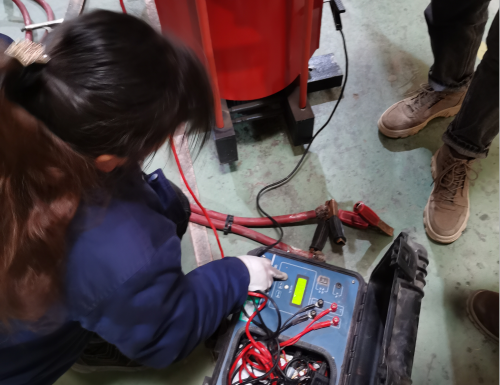

HDA-HR高压电抗器经过雷电冲击试验后的测试

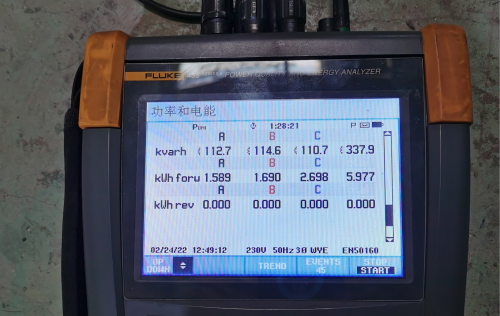

HDA-HR高压电抗器现场检测完毕顺利通过测试

10KV高压电抗器安装方式也值得注意，应安装在场地整洁、通风良好和具有合适的大气条件的柜内或室内，无严重的振动和颠簸。安装时应保证离开墙或其它障碍物不小于150mm，安装电抗器的柜体应有螺栓，安装时通过螺栓与柜体固定。
